ZAWIAS HYDRAULICZNY PIVOT 500 PLUS, DO 500 KG, PRZYTRZYMANIE OTWARCIA, SREBRNY JNF

Zastosowanie: Drzwi ciężkie i wielkogabarytowe do 500 kg

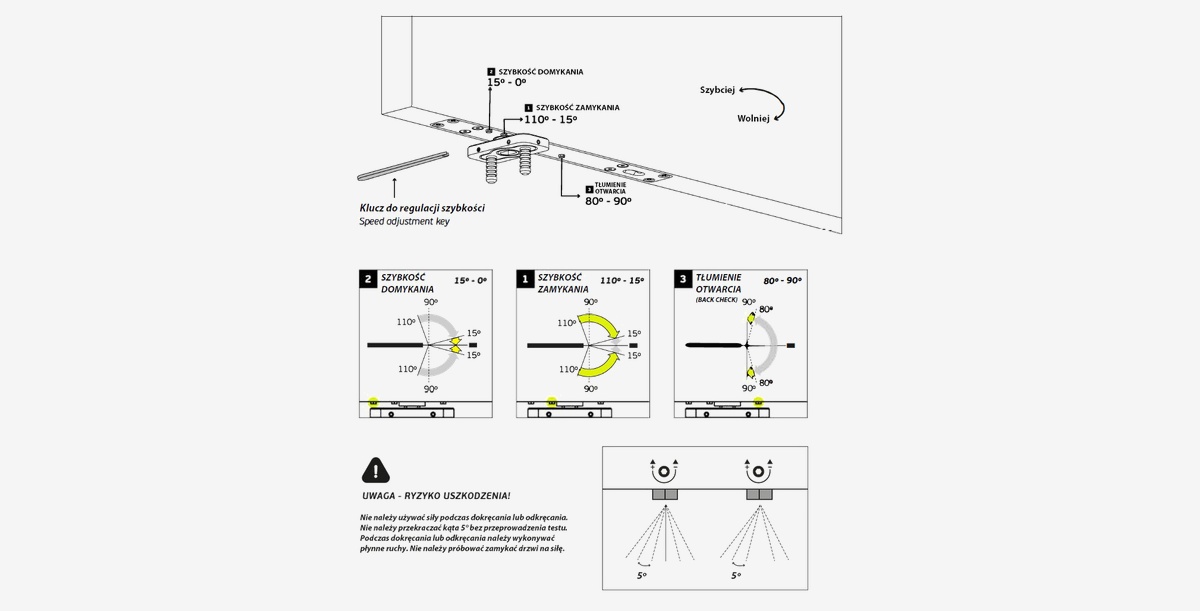

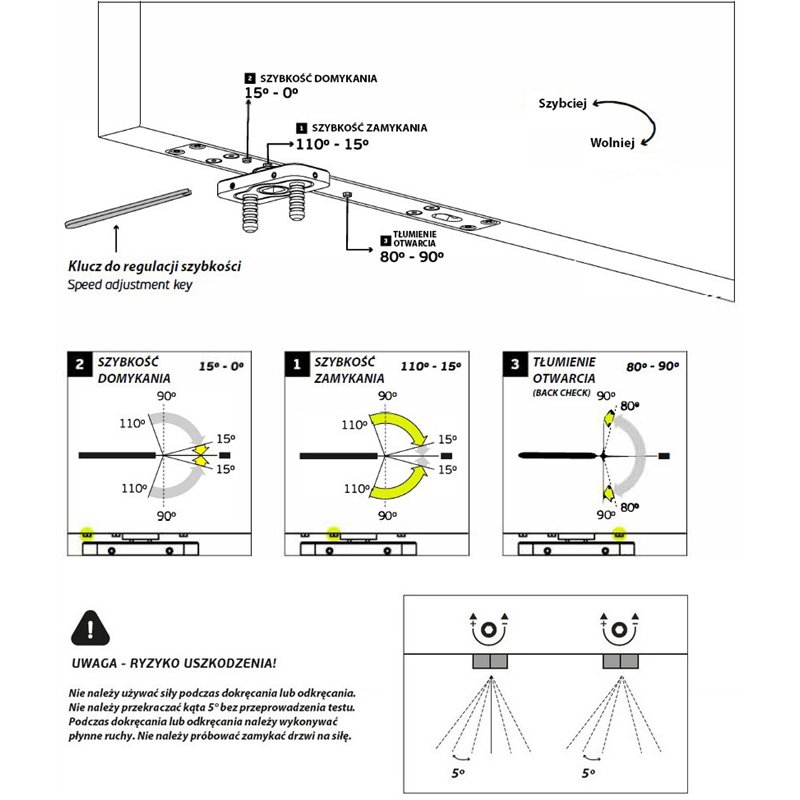

Zawias pivotowy hydrauliczny JNF 500 PLUS to rozwiązanie zaprojektowane dla drzwi o znacznej wadze i dużych wymiarach. Jest kompatybilny z drzwiami metalowymi, drewnianymi, aluminiowymi oraz szklanymi. Sprawdza się zarówno w przypadku drzwi uchylnych, jak i wahadłowych, oferując płynne otwieranie w zakresie do ±120°. System zapewnia automatyczne zamykanie z kontrolą prędkości, w tym precyzyjną regulację prędkości zamykania końcowego w zakresie 15°-0°. Dodatkowo, zintegrowana funkcja backcheck (tłumienie otwarcia) działa w zakresie 80°-90°, a mechanizm miękkiego zamykania (soft close) zwiększa komfort użytkowania. Funkcja przytrzymania otwarcia w pozycji 90° jest szczególnie praktyczna. Produkt jest zgodny z przepisami DDA, co świadczy o jego przystosowaniu do użytku przez osoby z niepełnosprawnościami.

Konstrukcja hydrauliczna z dwuosiową regulacją i elektryfikacją

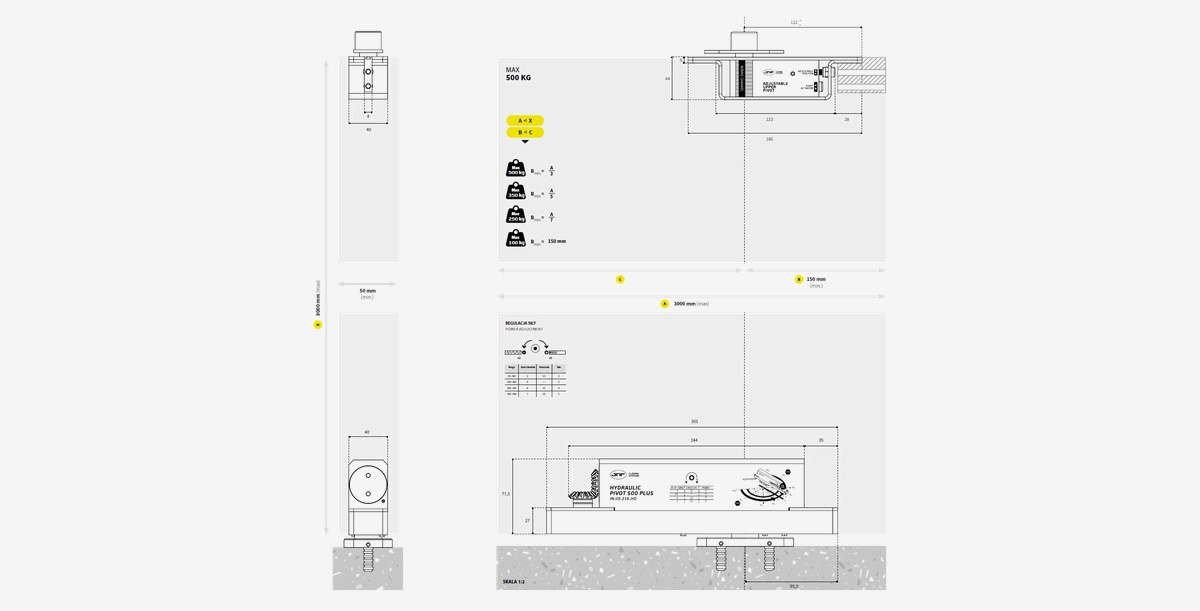

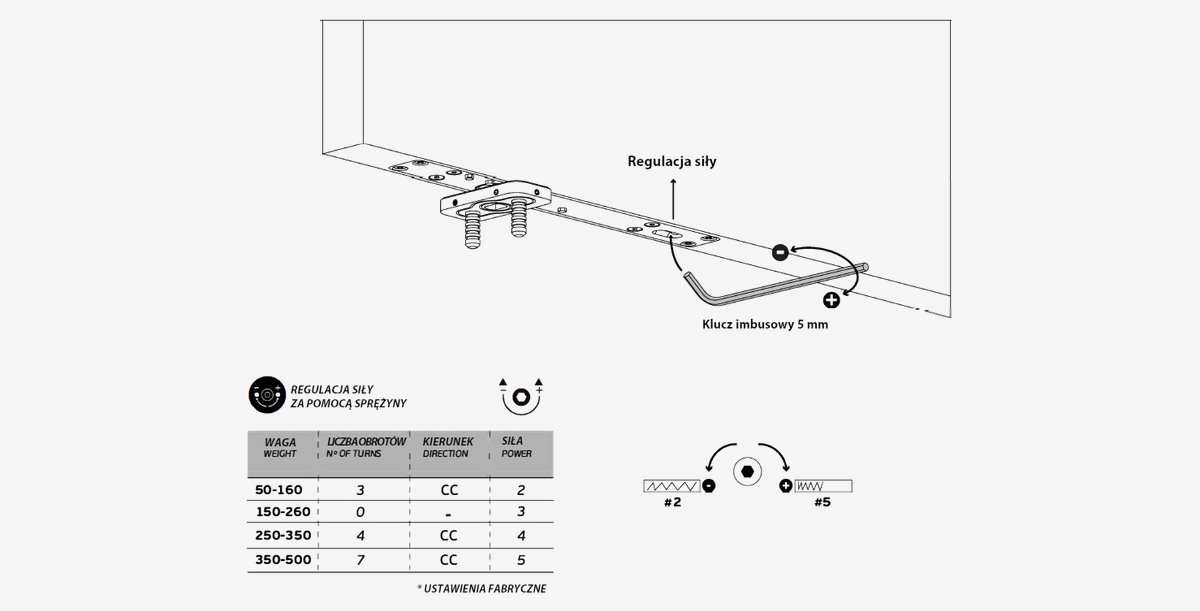

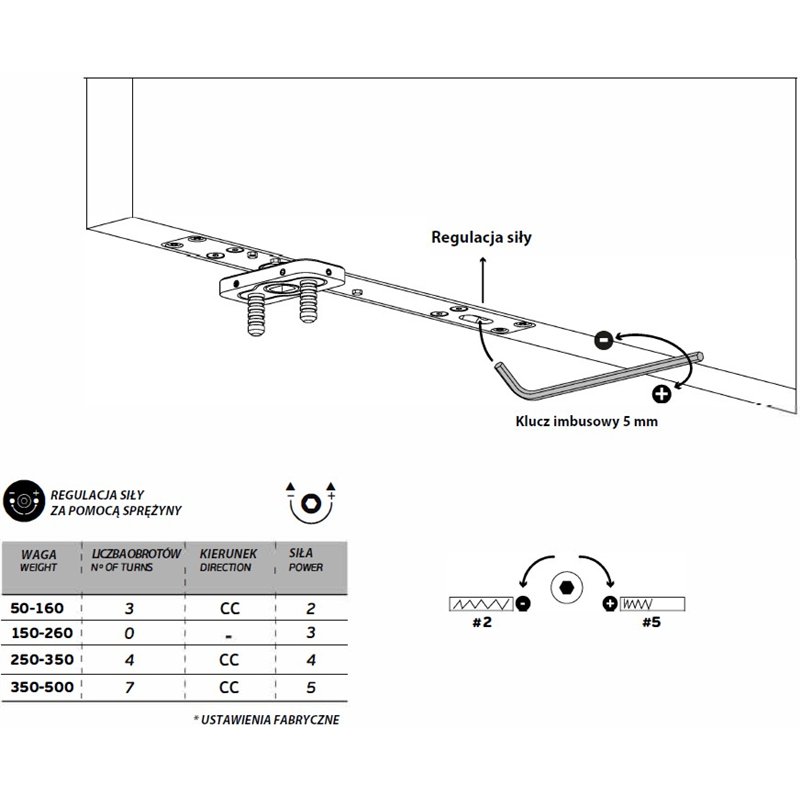

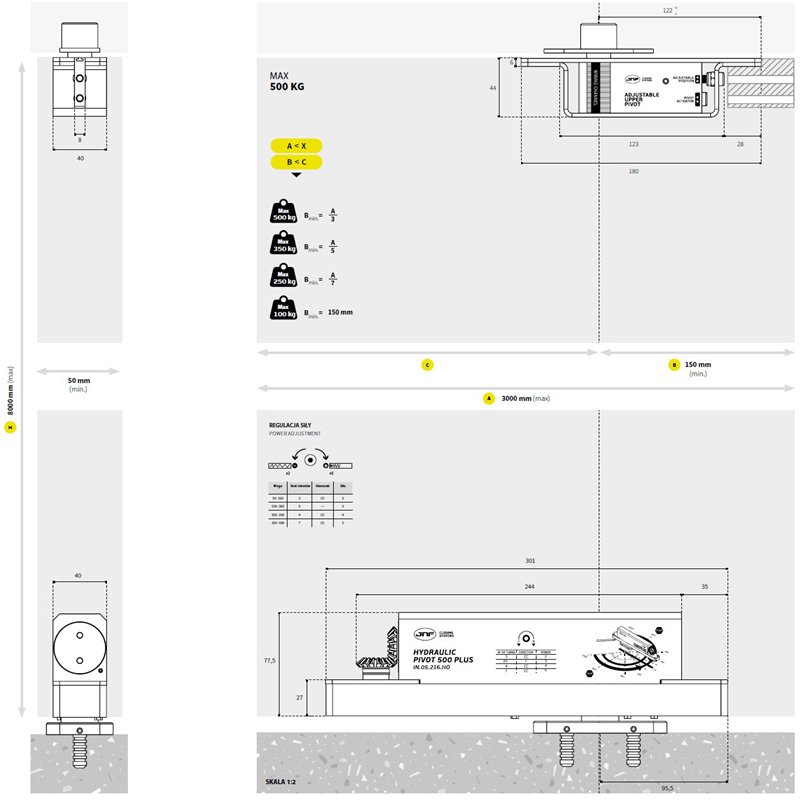

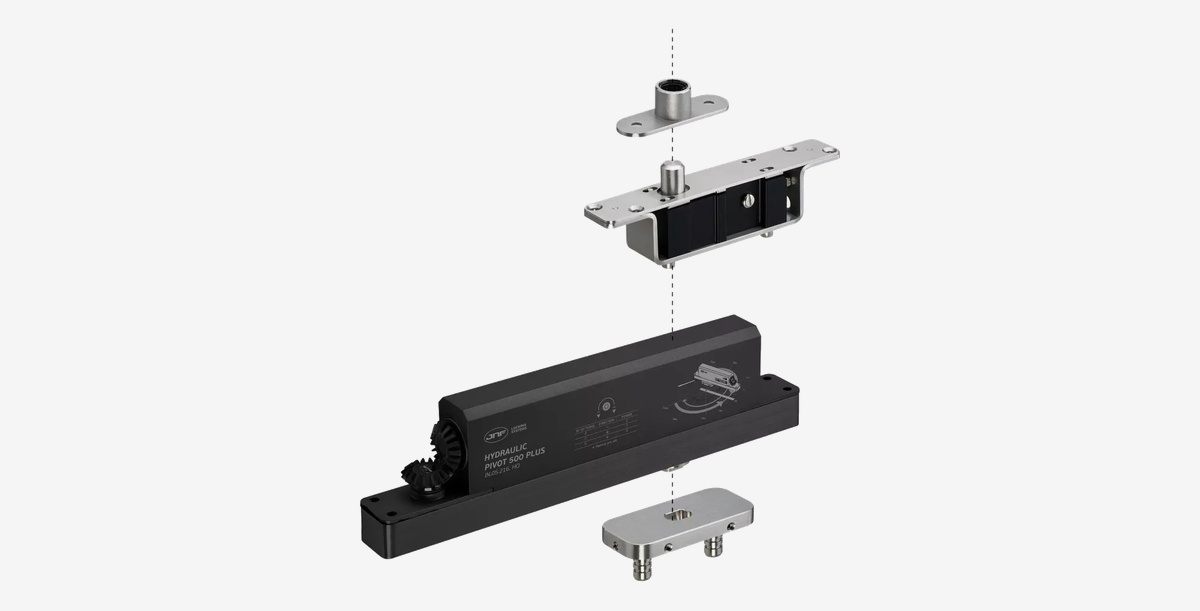

Model JNF 500 PLUS to zaawansowany zawias pivotowy hydrauliczny, zdolny obsłużyć drzwi o maksymalnej wadze do 500 kg, szerokości do 3000 mm i wysokości do 8000 mm. Minimalna wymagana grubość skrzydła drzwi wynosi 50 mm. Konstrukcja opiera się na dolnym i górnym pivocie z dwuosiową regulacją pozycji, co umożliwia precyzyjne ustawienie drzwi. Za kontrolę otwierania i zamykania odpowiadają dwa niezależne zawory hydrauliczne. Zawias wyposażono w mechanizm CAM oraz regulację siły zamykania w poziomach 2-5, z ustawieniami fabrycznymi dla drzwi o wadze 150-260 kg (Power 3). Istnieje również możliwość elektryfikacji drzwi poprzez przejście kablowe w pivocie górnym. W skład zestawu wchodzi główny korpus pivotu, pivot górny (IN.05.UP2), dolna baza mocowania (IN.05.BH2) oraz klucz imbusowy 5 mm do regulacji siły. Minimalna odległość osi pivotu od krawędzi drzwi to 150 mm.

Wykończenie PVD Titanium Coated w kolorze srebrnym

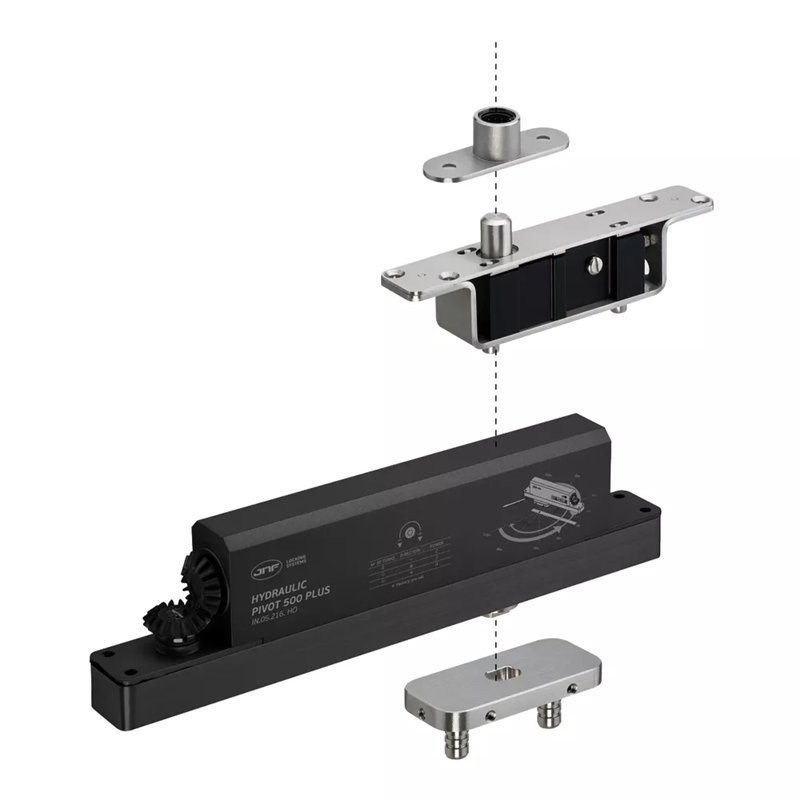

Zawias hydrauliczny JNF 500 PLUS charakteryzuje się wykończeniem PVD Titanium Coated, nadającym mu srebrny kolor. Powierzchnia produktu jest satynowa lub szczotkowana, co widać na elementach takich jak główny korpus pivotu, baza mocowania dolna oraz pivot górny. Elementy te mają prostokątne kształty, z wyjątkiem cylindrycznego trzpienia pivotu górnego. Na korpusie widoczne są oznaczenia producenta JNF, numer modelu IN.05.216.HO oraz instrukcje dotyczące regulacji siły za pomocą klucza imbusowego 5 mm. Widoczne są również otwory montażowe, co wskazuje na sposób instalacji.

Parametry: Maksymalne wymiary i waga drzwi

Pytanie: Jakie są maksymalne wymiary i waga drzwi, które może obsłużyć zawias pivotowy JNF 500 PLUS?

Odpowiedź: Zawias JNF 500 PLUS jest przeznaczony do drzwi o maksymalnej wadze 500 kg. Może być stosowany z drzwiami o maksymalnej szerokości 3000 mm i maksymalnej wysokości 8000 mm, przy minimalnej grubości skrzydła wynoszącej 50 mm.
