ZAWIAS HYDRAULICZNY PIVOT 350 PLUS, DO 350 KG, PRZYTRZYMANIE OTWARCIA, SREBRNY JNF

Zastosowanie zawiasu hydraulicznego JNF 350 PLUS do drzwi o dużej wadze

Zawias hydrauliczny pivot JNF 350 PLUS to rozwiązanie przeznaczone do drzwi o znacznych gabarytach i masie, osiągającej do 350 kg. Jest to element techniki drzwiowej dedykowany do montażu w drzwiach szklanych, drewnianych lub metalowych, w tym również tych o niestandardowych wymiarach, gdzie maksymalna szerokość może wynosić 3000 mm, a wysokość do 6000 mm. Produkt z serii SYSTEMS FOR PIVOTING DOORS zapewnia kontrolowane i automatyczne zamykanie, co jest kluczowe dla bezpieczeństwa i komfortu użytkowania ciężkich skrzydeł drzwiowych.

Technika działania i budowa zawiasu JNF 350 PLUS z mechanizmem CAM

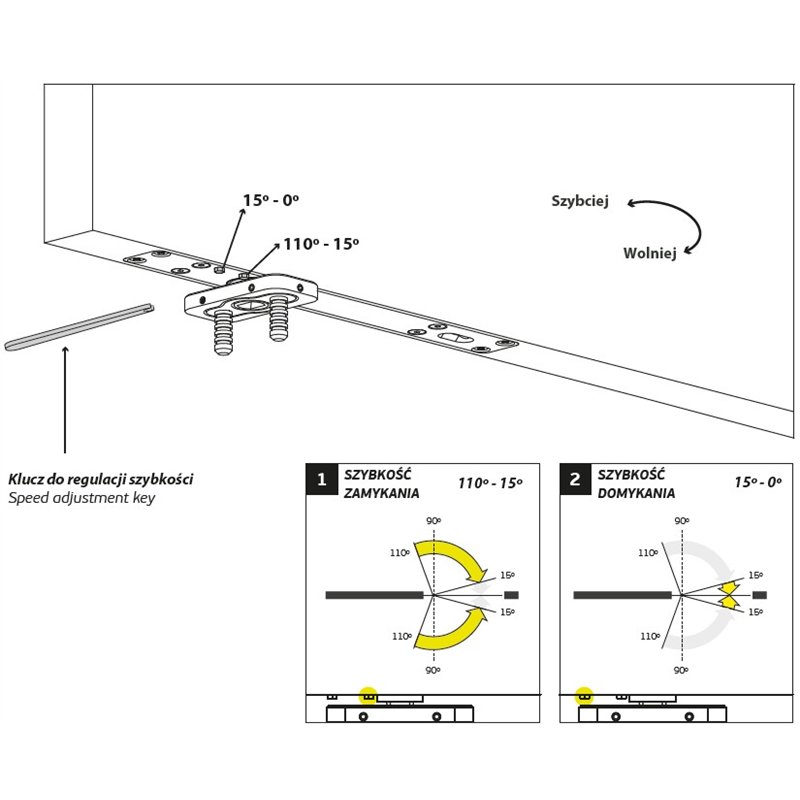

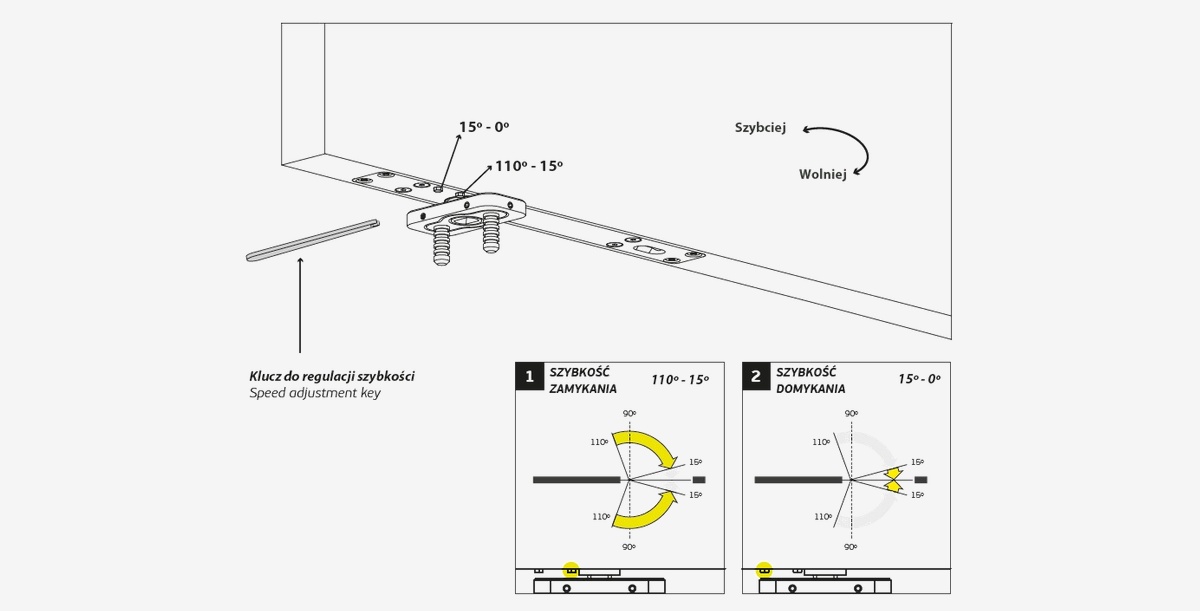

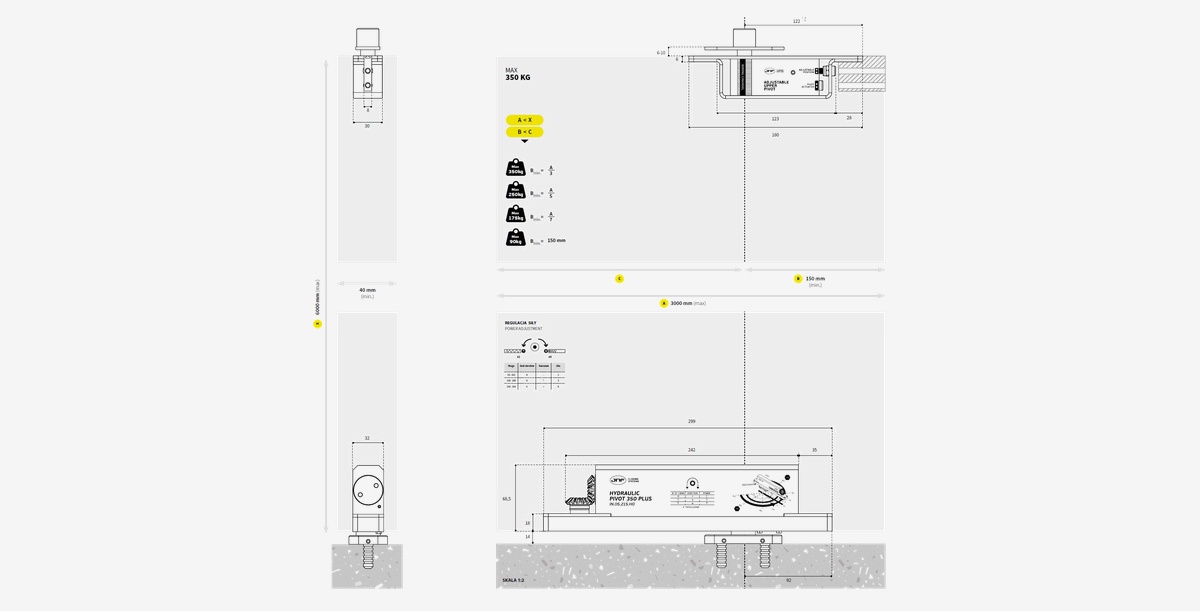

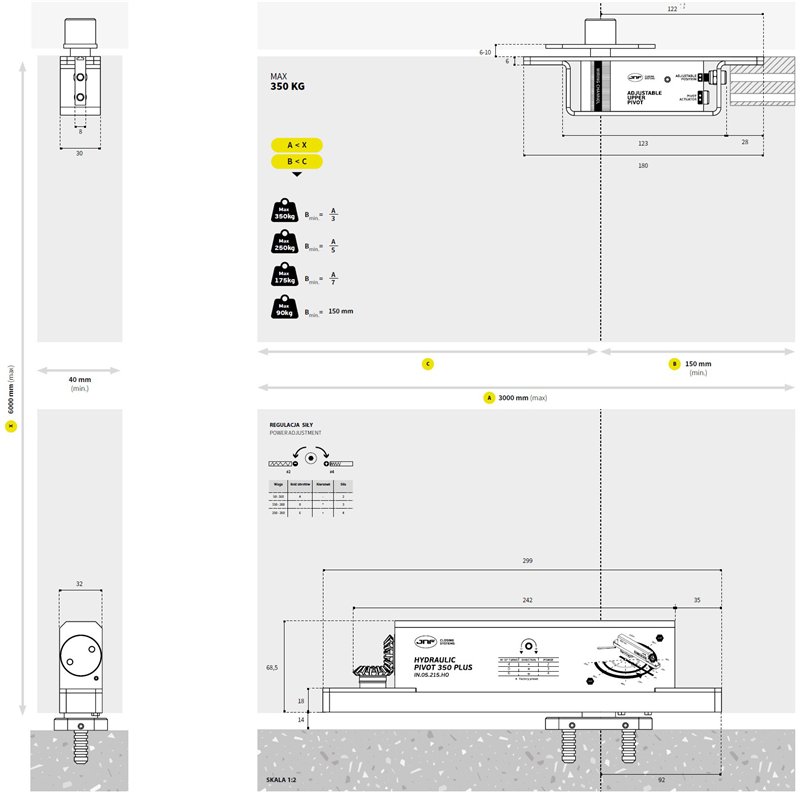

Zawias JNF 350 PLUS wykorzystuje technologię hydrauliczną CAM, która umożliwia precyzyjną kontrolę nad ruchem drzwi. Mechanizm ten oferuje automatyczne samozamykanie, miękkie zamykanie (soft-closing) oraz regulację prędkości zamykania w dwóch zakresach: od 110° do 15° i końcowego domykania od 15° do 0°. Dodatkowo, zintegrowana funkcja backcheck w zakresie 80°-90° kontroluje otwarcie drzwi, zapobiegając ich gwałtownemu uderzeniu. Zawias wyposażono w dwie niezależne zawory hydrauliczne do regulacji prędkości, miękkości i siły. Możliwa jest również elektryfikacja drzwi dzięki przejściu kabla przez górny pivot. W skład zestawu wchodzi jednostka pivotu dolnego (IN.05.215.HO), standardowy pivot górny (IN.05.UP3) z osią przegubową 15 mm oraz podstawa mocująca (IN.05.BH1) o wymiarach 80 mm x 40 mm x 9 mm. Minimalna grubość drzwi dla tego modelu to 40 mm, a minimalna odległość punktu obrotu od krawędzi drzwi wynosi 150 mm. Całkowita długość korpusu mechanizmu dolnego to 299 mm, a górnego 180 mm.

Wykończenie Powder Coated i srebrny kolor zawiasu JNF 350 PLUS

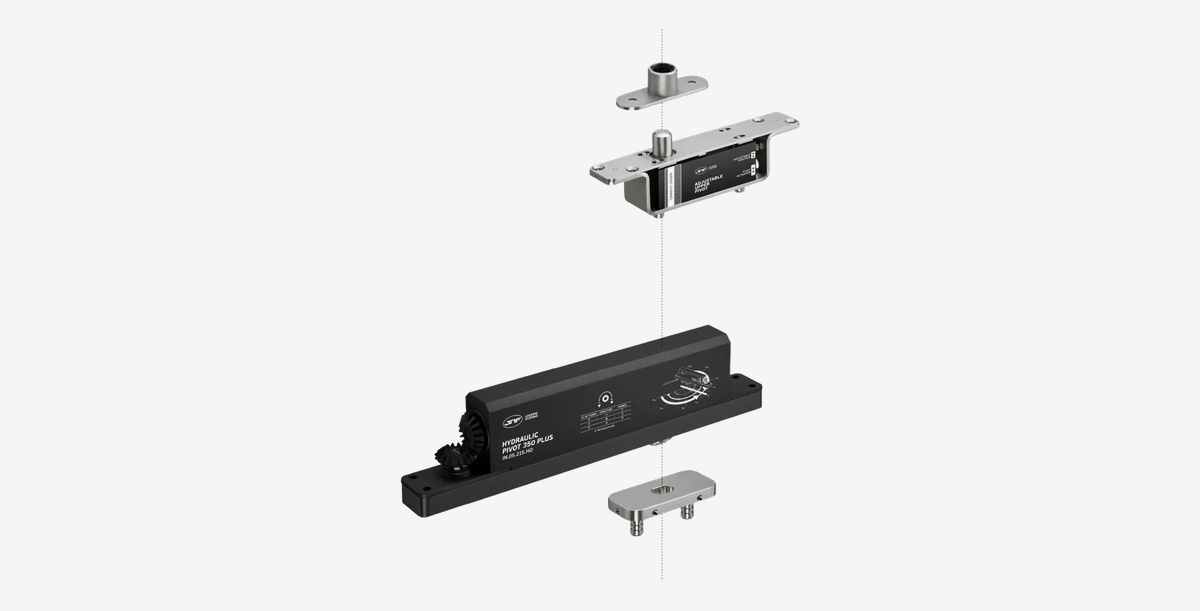

Zawias hydrauliczny JNF PIVOT 350 PLUS charakteryzuje się wykończeniem typu Powder Coated, co nadaje mu trwałą powłokę. Produkt dostępny jest w kolorze srebrnym, który na zdjęciach prezentuje się jako matowy lub szczotkowany metaliczny. Elementy konstrukcyjne, takie jak górny pivot, mają formę cylindrycznego trzpienia osadzonego w płaskim, prostokątnym korpusie montażowym. Dolny mechanizm to płaski, wydłużony, prostokątny korpus z widoczną podstawą montażową. Na korpusie dolnym widoczne są śruby regulacyjne oraz oznaczenia producenta, w tym logo JNF i nazwa modelu HYDRAULIC PIVOT 350 PLUS.

Regulacja siły zamykania zawiasu JNF PIVOT 350 PLUS

P: Jak regulować siłę zamykania zawiasu JNF PIVOT 350 PLUS w zależności od wagi drzwi?

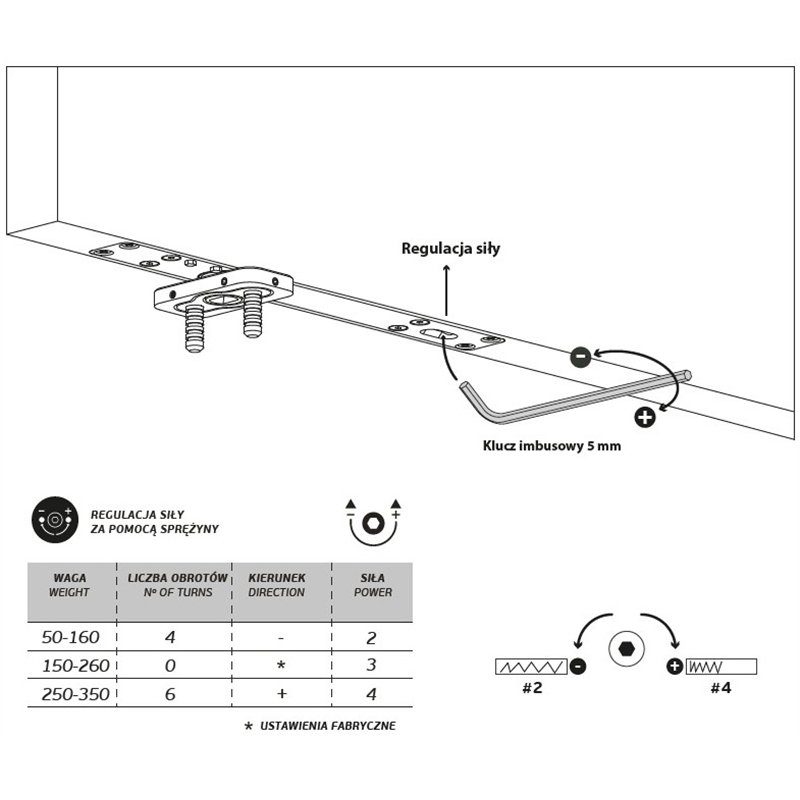

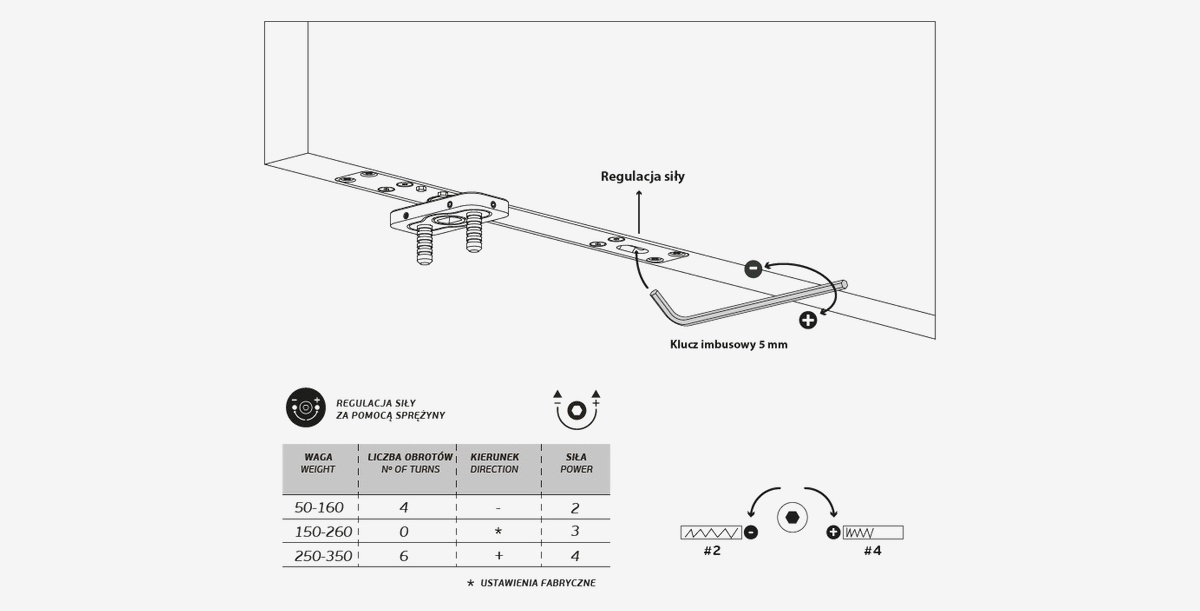

O: Siłę zamykania zawiasu JNF PIVOT 350 PLUS reguluje się za pomocą sprężyny, używając dołączonego klucza imbusowego 5 mm. Dla drzwi o wadze 50-160 kg zaleca się 4 obroty w kierunku -, ustawiając siłę na poziom 2. Drzwi o wadze 150-260 kg wymagają ustawienia fabrycznego (0 obrotów), co odpowiada sile 3. Natomiast dla drzwi o masie 250-350 kg należy wykonać 6-10 obrotów w kierunku +, aby uzyskać siłę 4.
