ZAWIAS HYDRAULICZNY PIVOT 200 SWIVEL, DO 200 KG, PRZYTRZYMANIE OTWARCIA, SREBRNY JNF

Zawias hydrauliczny JNF SWIVEL 200 do drzwi pivotowych 200 kg

Zawias pivotowy hydrauliczny JNF SWIVEL model 200 to rozwiązanie przeznaczone do drzwi obrotowych o masie do 200 kg. System ten sprawdza się w przypadku drzwi metalowych, drewnianych, aluminiowych oraz szklanych, w tym w dynamicznych ściankach działowych czy wejściach wymagających efektu wizualnego. Zapewnia samoczynne zamykanie, łagodne domykanie (soft-close), a także regulowaną prędkość i końcową fazę zamykania (15°-0°). Funkcja kontroli otwarcia (backcheck) w zakresie 80°-90° chroni drzwi przed gwałtownym otwarciem, a przytrzymanie otwarcia pod kątem 90° zwiększa komfort użytkowania. Zawias jest zgodny z przepisami DDA dotyczącymi dostępności.

Konstrukcja i parametry techniczne zawiasu JNF SWIVEL 200

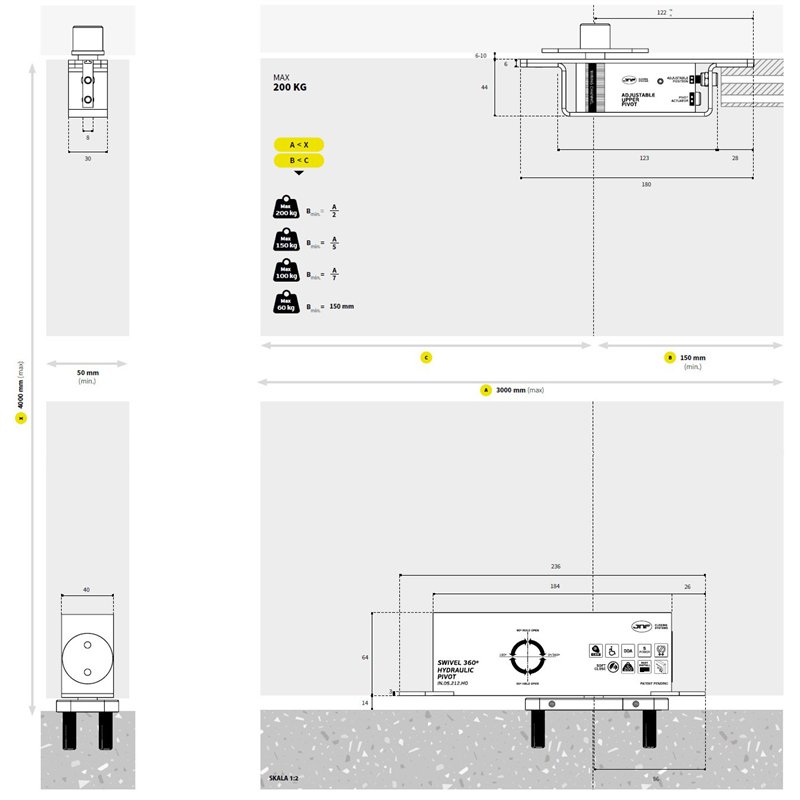

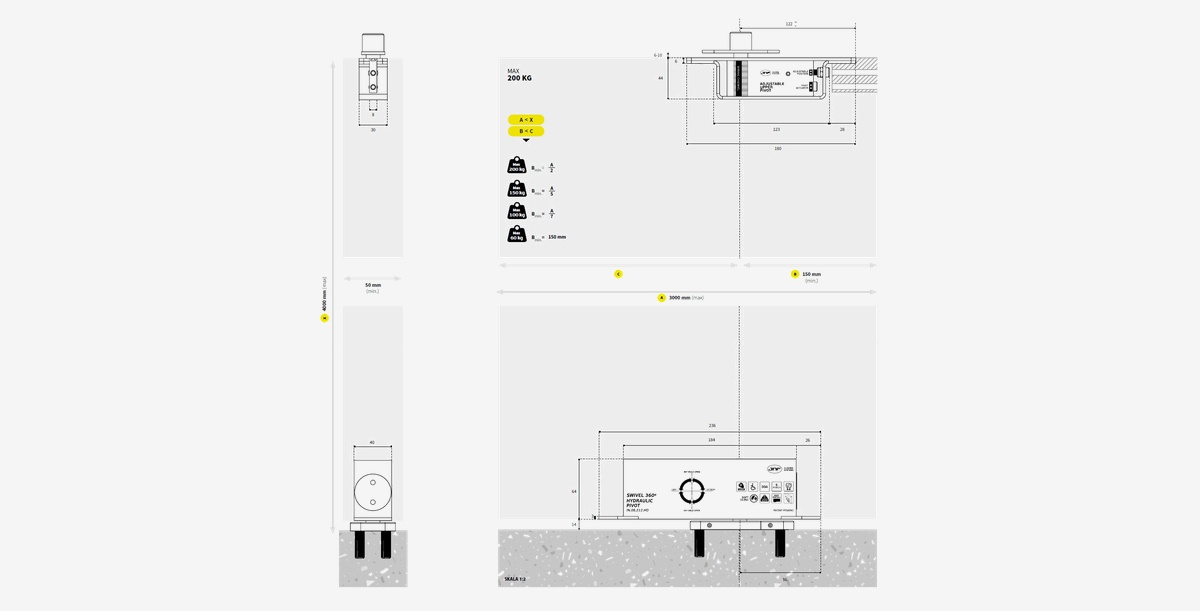

Mechanizm zawiasu JNF SWIVEL 200 opiera się na kompaktowym systemie hydraulicznym z mechanizmem CAM, wyposażonym w pojedynczy zawór łagodnego zamykania. Umożliwia swobodny obrót drzwi o 360°. Konstrukcja przewiduje dwuosiową regulację położenia zarówno dla pivotu górnego, jak i dolnego, co ułatwia precyzyjne ustawienie skrzydła. Istnieje również możliwość przeprowadzenia okablowania przez pivot górny, co pozwala na elektryfikację drzwi. Dolny mechanizm zawiasu ma wymiary 236 mm długości, 86 mm szerokości i 40 mm wysokości nad podłogą. Pivot górny mierzy 122 mm długości i 44 mm szerokości. Minimalna grubość drzwi dla tego modelu wynosi 50 mm, a minimalna odległość osi obrotu od krawędzi drzwi to 150 mm. Zestaw zawiera mechanizm pivotu dolnego, pivot górny, płytę bazową, płytę maskującą, instrukcję, szablon montażowy oraz klucze imbusowe.

Srebrne wykończenie i widoczne elementy regulacyjne zawiasu

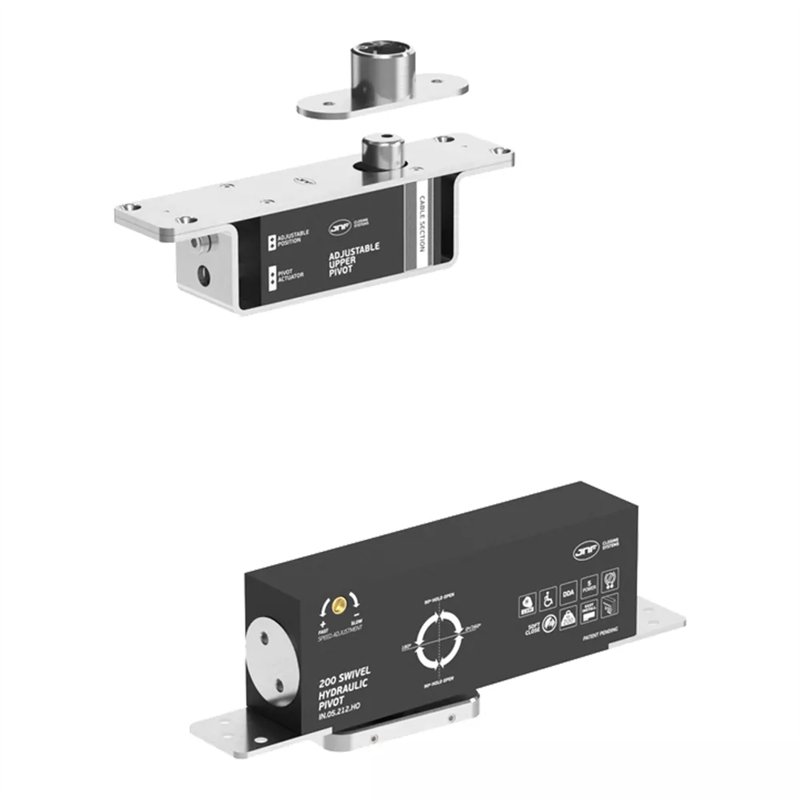

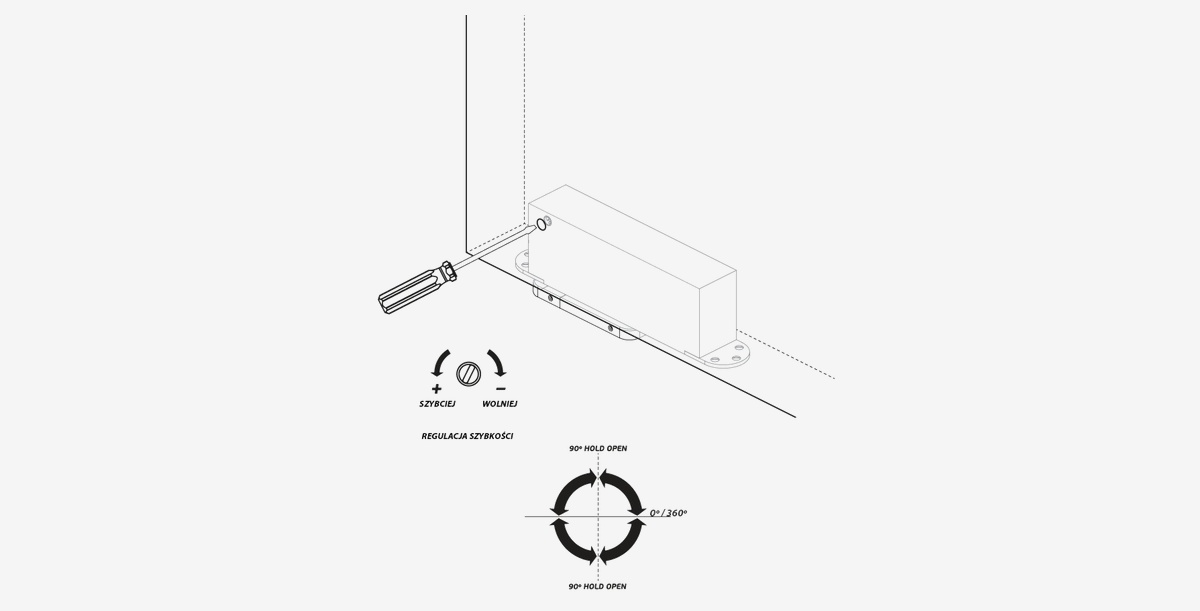

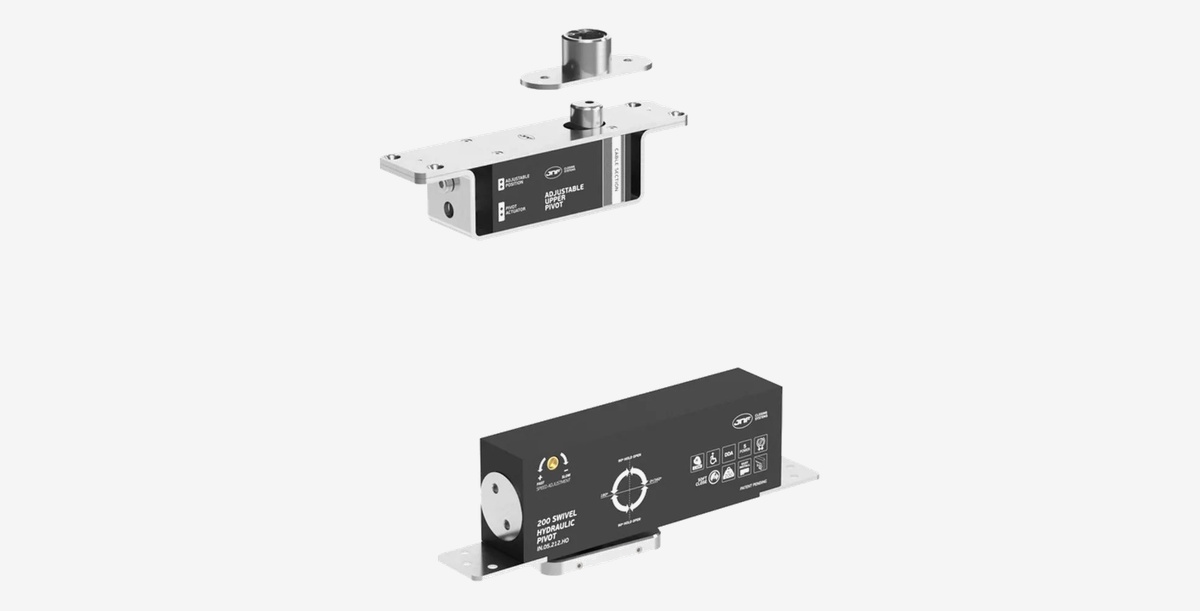

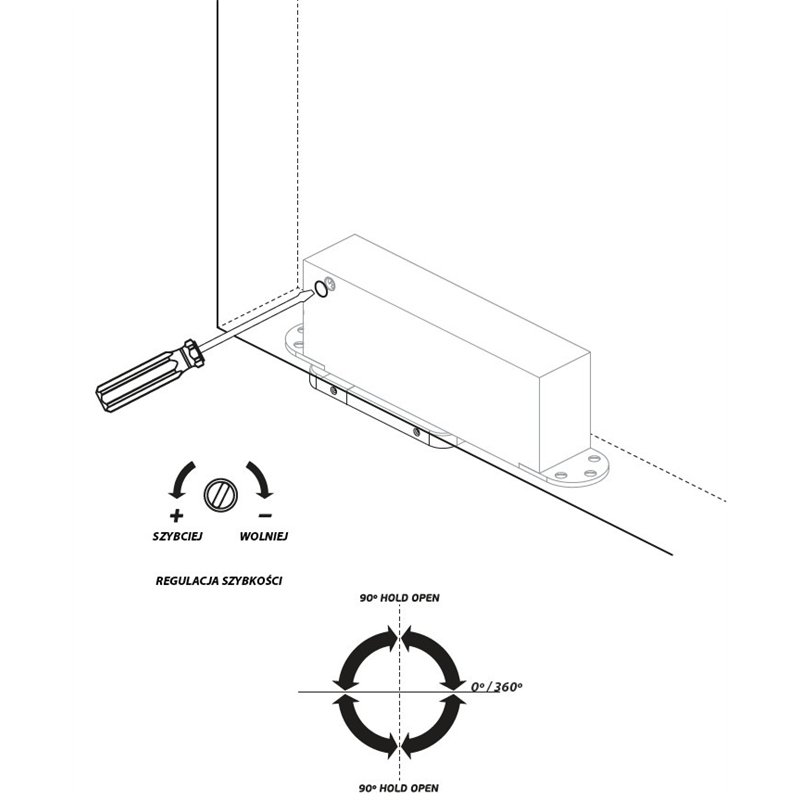

Zawias hydrauliczny JNF SWIVEL 200 charakteryzuje się srebrnym kolorem z metalicznym, satynowym wykończeniem, widocznym na elementach mechanizmu. Główny korpus mechanizmu dolnego ma prostokątny kształt, a na jego górnej powierzchni widoczne są śruby regulacyjne. Pivot górny składa się z cylindrycznego trzpienia osadzonego w prostokątnej obudowie. Na produkcie znajdują się oznaczenia producenta JNF, HYDRAULIC oraz symbole + i - wraz z opisami SZYBCIEJ, WOLNIEJ, REGULACJA SZYBKOŚCI, wskazujące na możliwość regulacji prędkości. Widoczne są również diagramy przedstawiające funkcje 90° HOLD OPEN oraz obrót 0°/360°. System mocowania do podłogi jest realizowany za pomocą śrub, których otwory są widoczne w płycie bazowej.

Maksymalne wymiary drzwi dla zawiasu JNF SWIVEL 200

P: Jakie są maksymalne wymiary drzwi, które można zamontować z zawiasem hydraulicznym JNF SWIVEL 200?

O: Zawias JNF SWIVEL 200 jest przeznaczony do drzwi o maksymalnej wysokości 4000 mm i maksymalnej szerokości 3000 mm, przy minimalnej grubości skrzydła 50 mm.
