ZAWIAS HAFELE 3D UKRYTY CZARNY DO PŁYTY 18MM

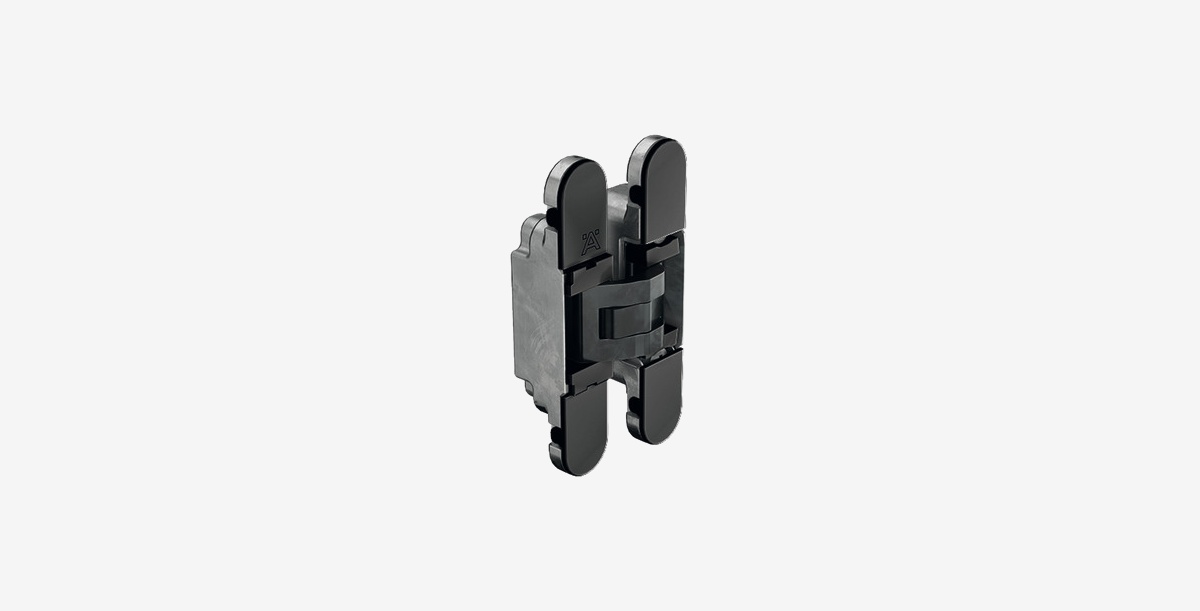

Mechanizm ukryty do drewnianych drzwi nakładanych i wpuszczanych

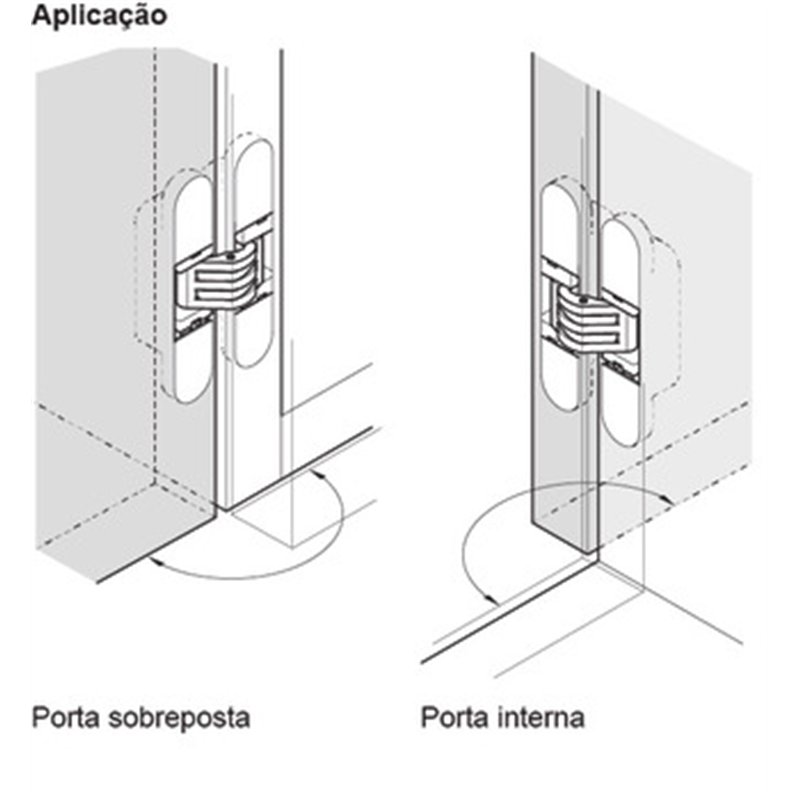

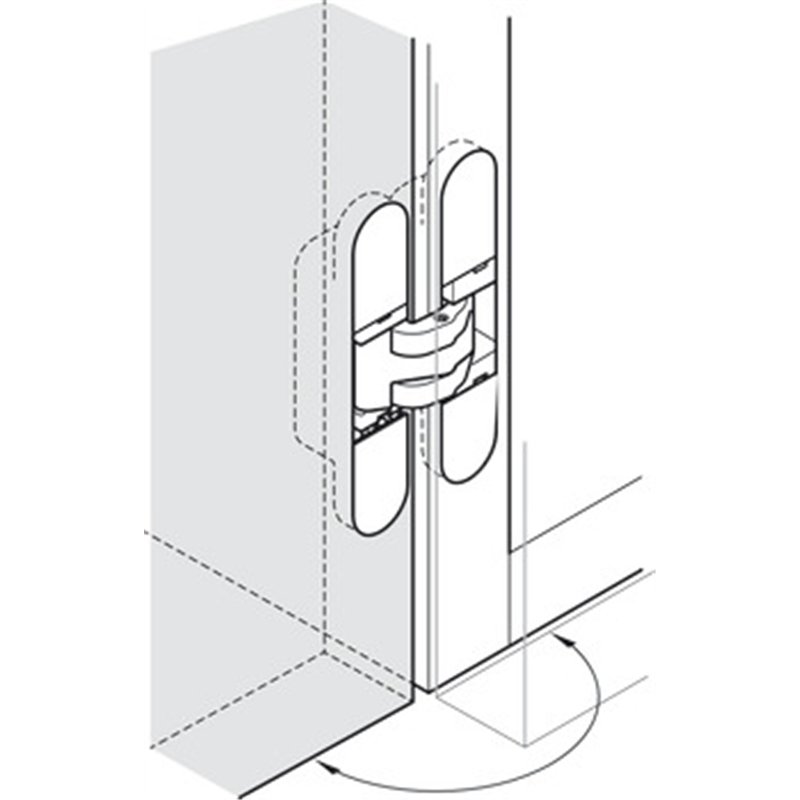

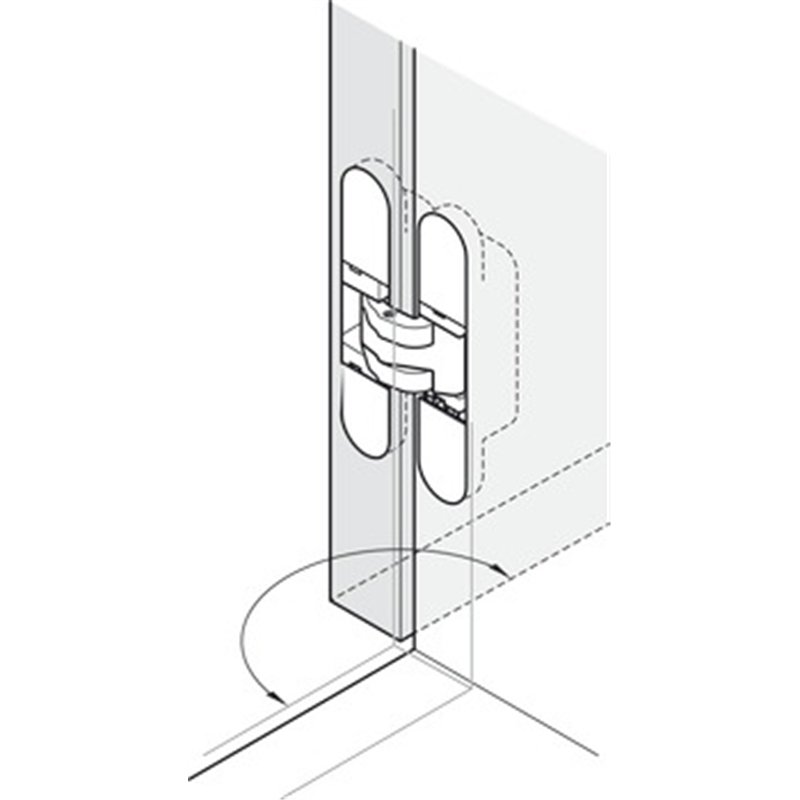

Do skrzydeł wykonanych z drewna o grubości minimum 18 mm przeznaczony jest prezentowany mechanizm marki Hafele. Okucie to pozwala na całkowite schowanie elementów roboczych po zamknięciu drzwi, co sprawdza się w systemach wymagających płaskich, zlicowanych powierzchni. Produkt przystosowano do obsługi klasycznych skrzydeł rozwieranych, dając możliwość instalacji zarówno w wariancie nakładanym, jak i wpuszczanym. Zastosowanie tego modelu umożliwia swobodne wychylenie frontu aż do kąta 180 stopni.

Zakres regulacji 3D i parametry szczeliny montażowej

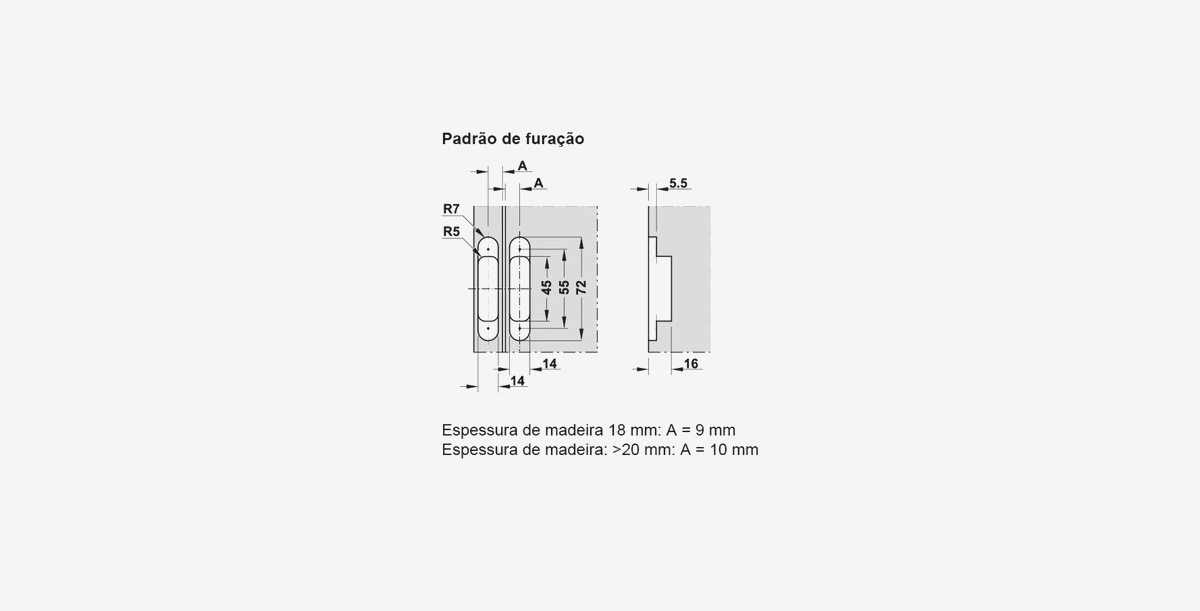

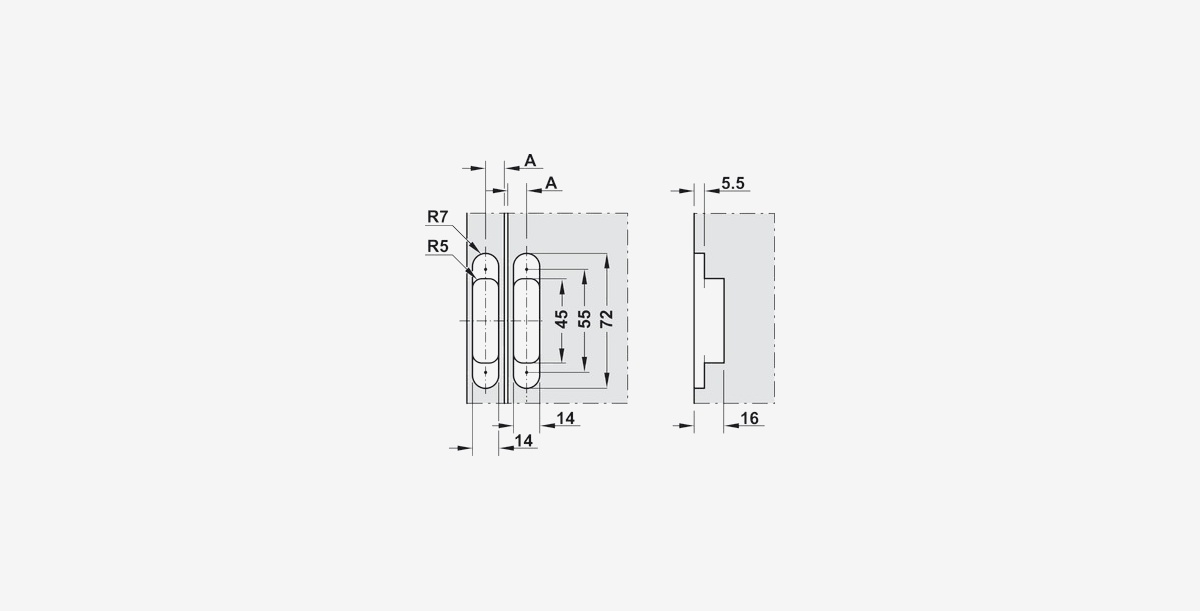

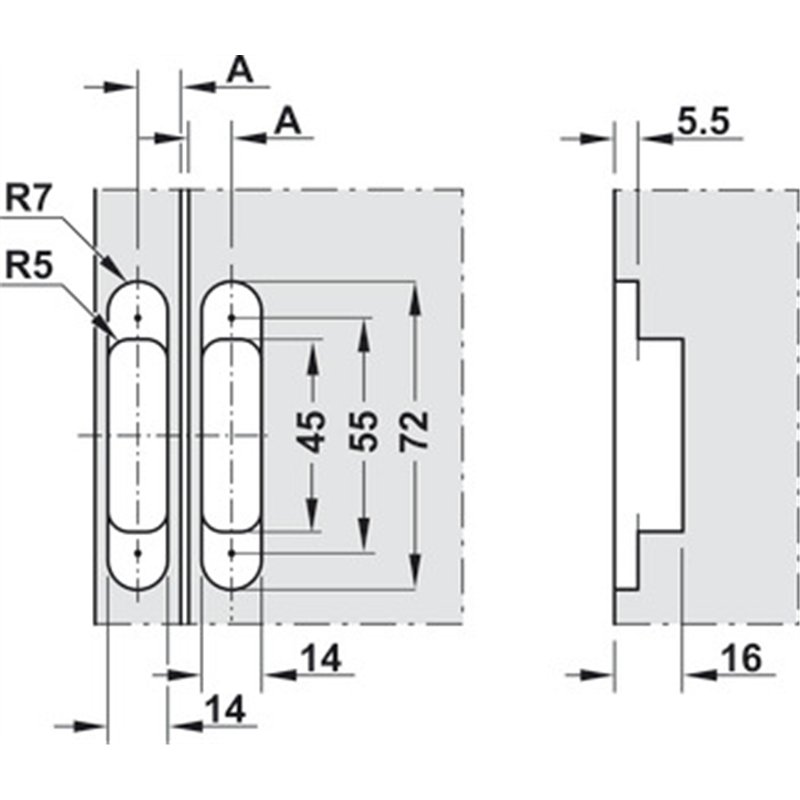

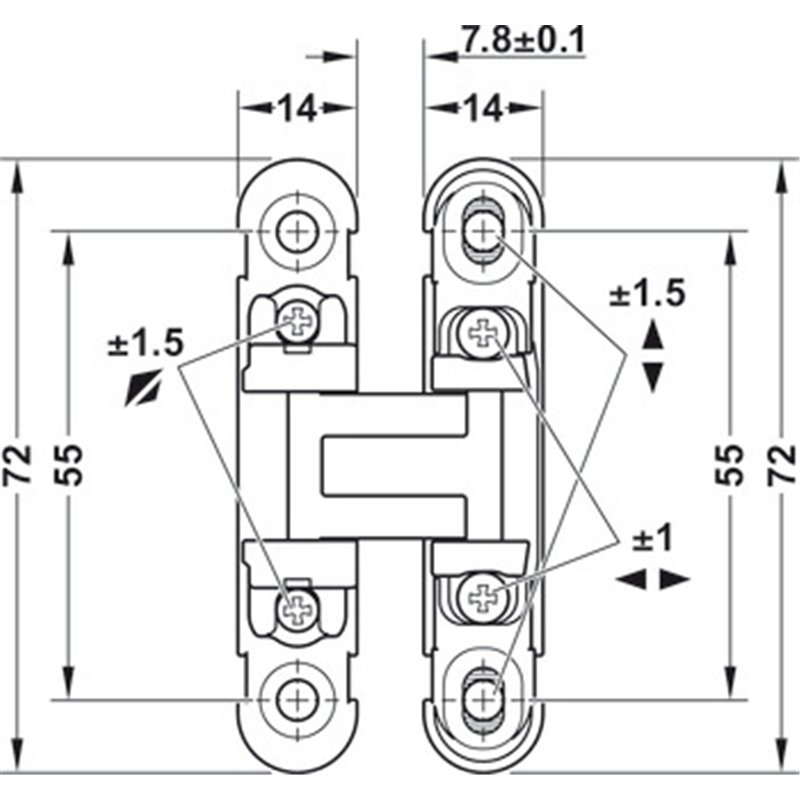

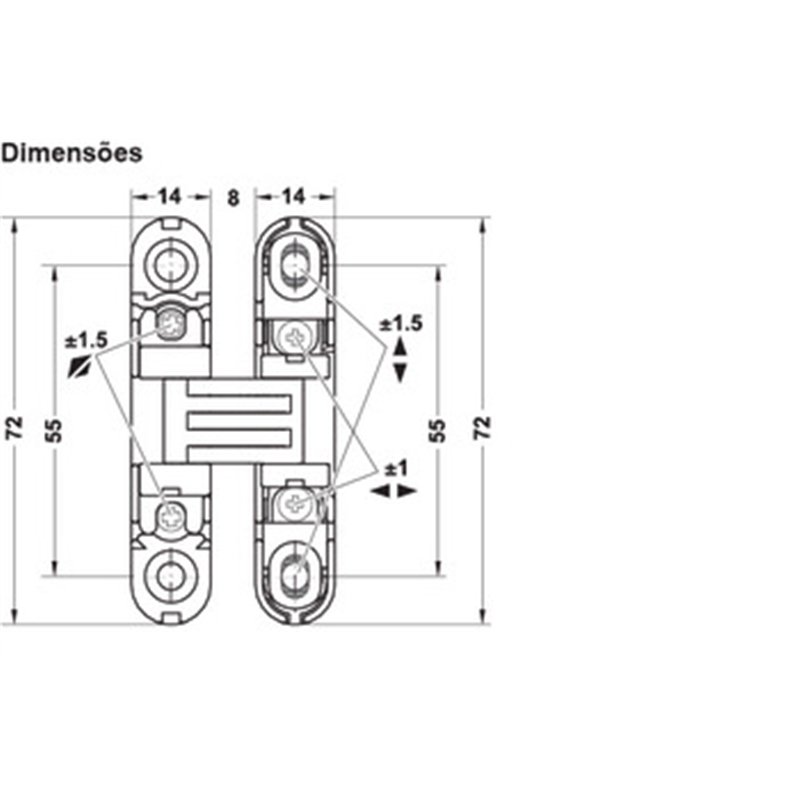

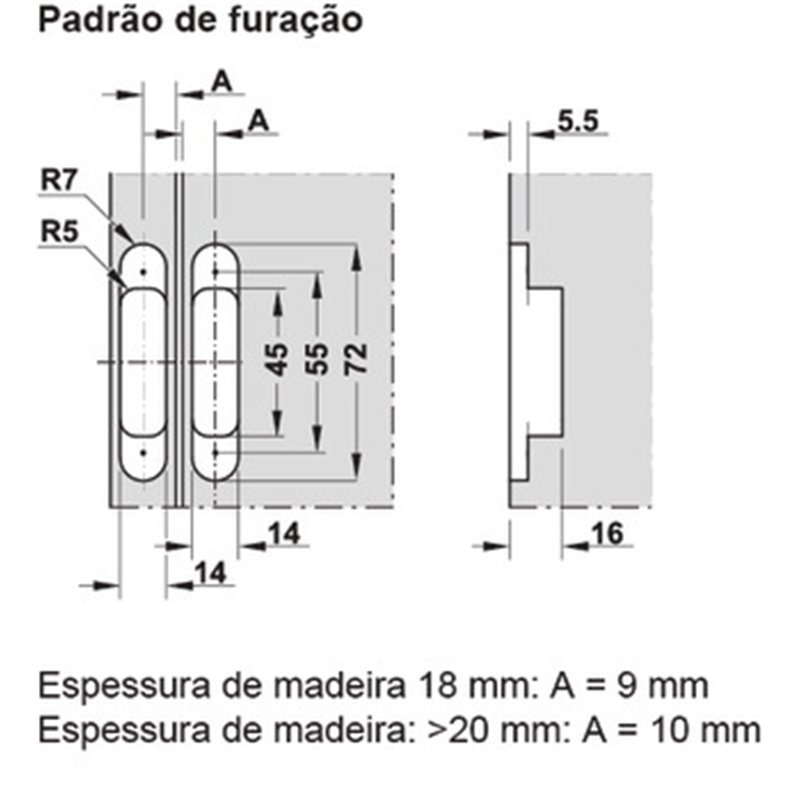

Trójpłaszczyznowa korekta położenia ułatwia precyzyjne spasowanie elementów bez konieczności demontażu. Wartości regulacyjne różnią się w zależności od wybranego sposobu osadzenia. Dla drzwi nakładanych wynoszą one: ±1,5 mm na wysokości i głębokości oraz ±1 mm na boki. W przypadku skrzydeł wpuszczanych korekta boczna wzrasta do ±1,5 mm, a głębokości maleje do ±1 mm. Fabryczna szczelina ustawiona jest na poziomie 1,5 mm, jednak mechanizm pozwala na jej zmianę w przedziale od 0 do 3 mm. Całość montowana jest do podłoża poprzez przykręcanie.

Konstrukcja ze stopu znalu w czarnym wykończeniu

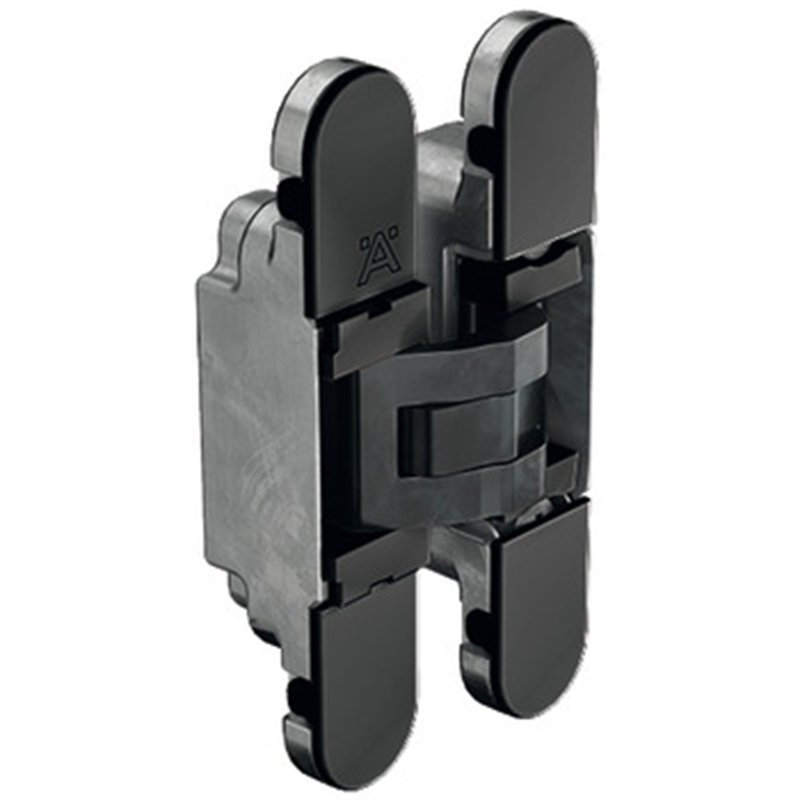

Główny korpus przegubowy został odlany ze znalu, natomiast dołączone do zestawu maskownice wyprodukowano ze stali. Zgodnie z widoczną na zdjęciach formą, okucie charakteryzuje się czarnym kolorem o gładkiej, matowej lub półmatowej fakturze powierzchni. Budowa opiera się na ruchomych segmentach o zaokrąglonych krawędziach, które łączą się w centralnym punkcie. Na jednym z ramion wytłoczono charakterystyczne, stylizowane logo producenta w kształcie litery "A". Komplet obejmuje pojedynczy zawias oraz cztery dedykowane zaślepki.

Wymagania dotyczące grubości materiału drzwiowego

P: Czy ten model zawiasu można bezpiecznie zamontować w płycie o grubości 16 mm?

O: Nie, specyfikacja techniczna producenta określa minimalną grubość płyty drewnianej na 18 mm. Przed frezowaniem otworów montażowych należy bezwzględnie sprawdzić wymiary posiadanego skrzydła, aby zapewnić prawidłowe i stabilne osadzenie korpusu.
