ZAWIAS HAFELE 3D UKRYTY CHROM MAT DO PŁYTY 18MM

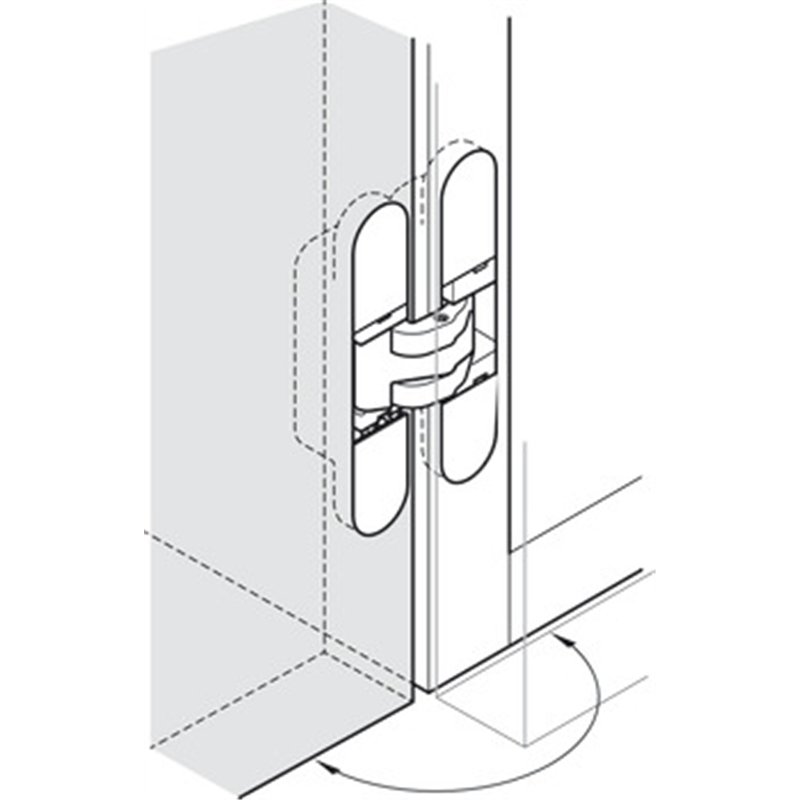

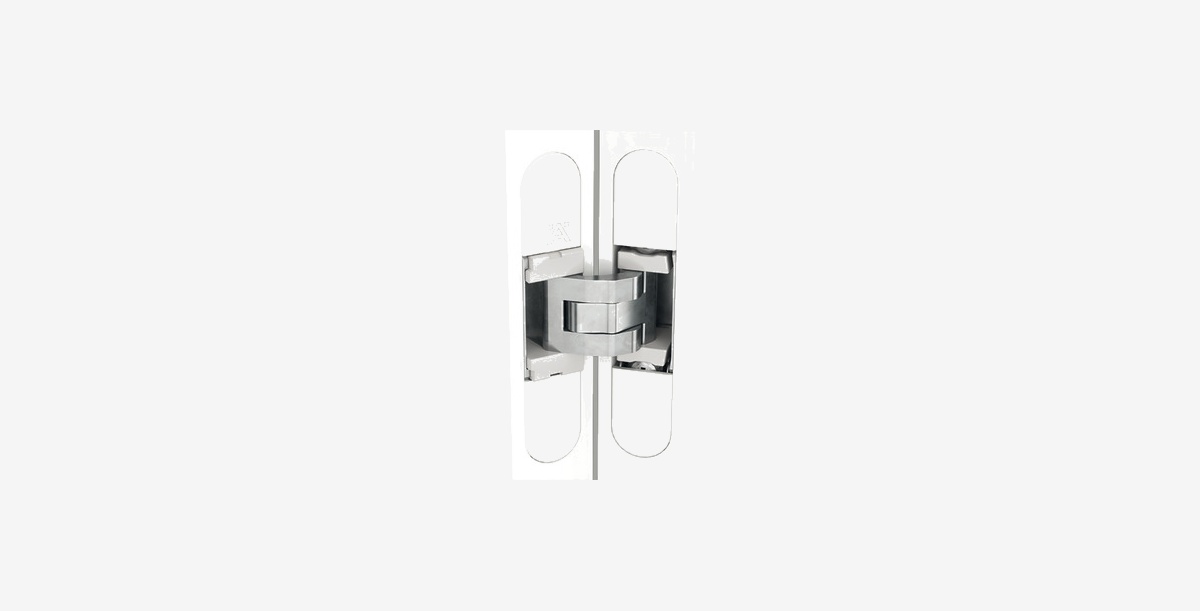

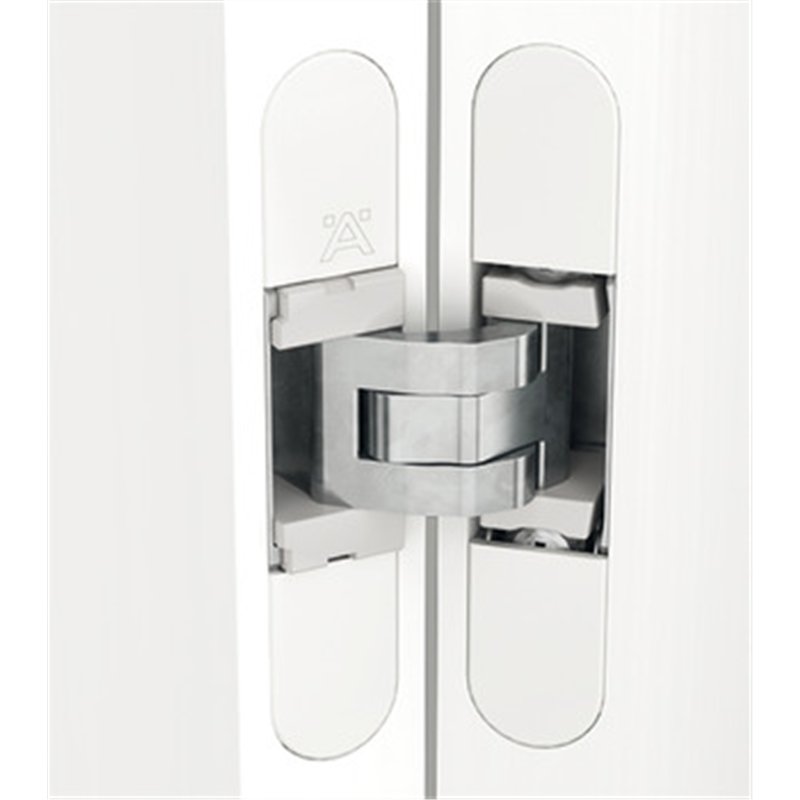

Niewidoczny montaż w drewnianych drzwiach rozwieranych

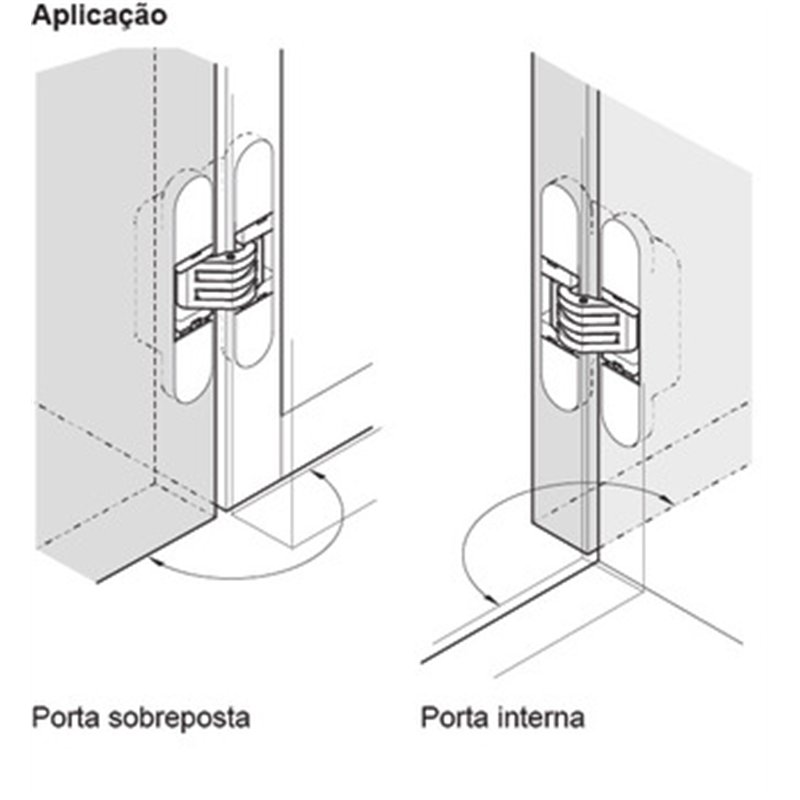

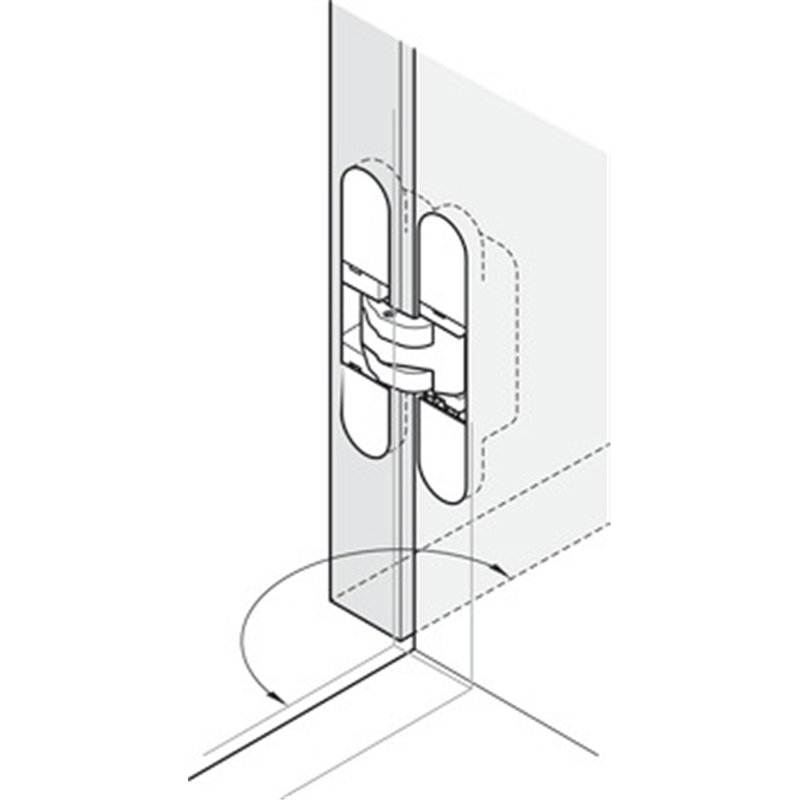

Do konstrukcji skrzydeł nakładanych oraz wpuszczanych przeznaczony jest zawias Hafele 3D. Element ten sprawdza się w technice drzwiowej, gdzie wymagane jest całkowite ukrycie mechanizmu po zamknięciu. Model o numerze artykułu 341.24.435 został zaprojektowany z myślą o drewnianych drzwiach rozwieranych, których grubość płyty wynosi minimum 18 mm. Konstrukcja pozwala na uzyskanie kąta otwarcia na poziomie 180 stopni, co ułatwia swobodny dostęp do przestrzeni.

Regulacja 3D i parametry techniczne mechanizmu

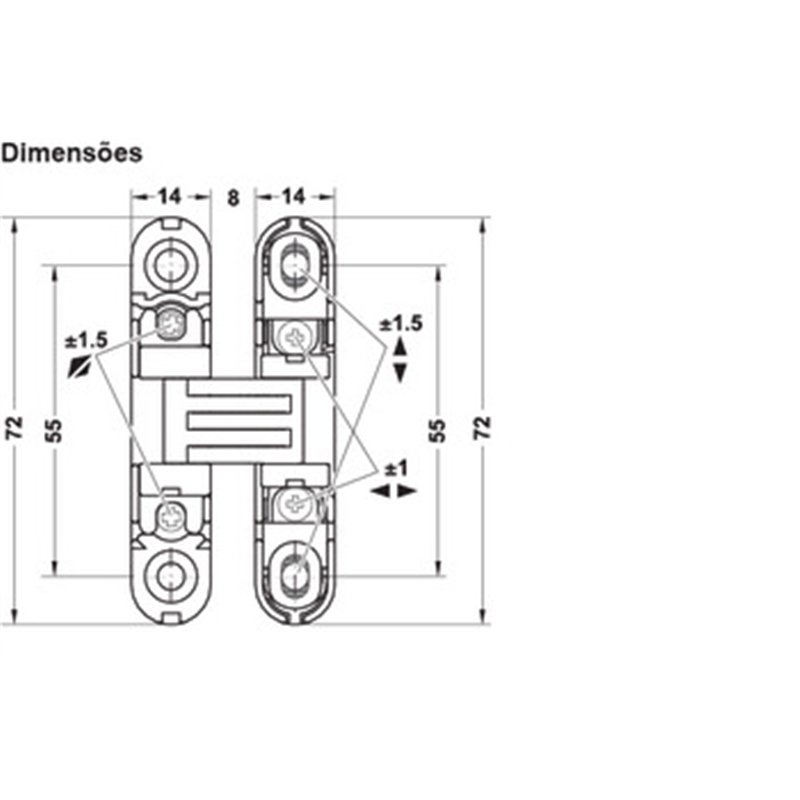

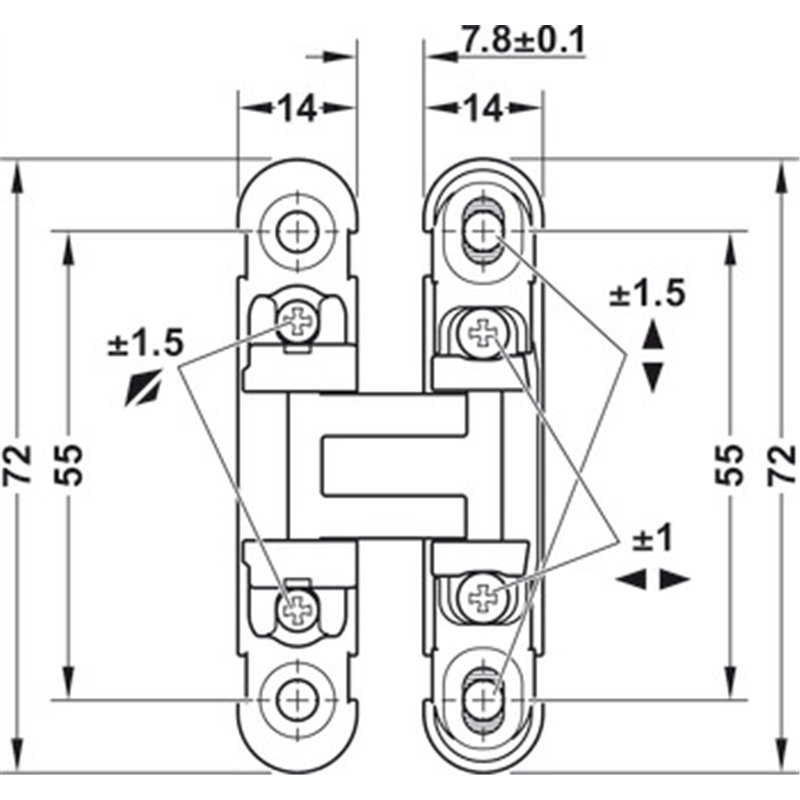

Wieloelementowy mechanizm przegubowy umożliwia precyzyjne ustawienie drzwi z dokładnością do milimetra. Zawias oferuje regulację w trzech płaszczyznach, której zakres zależy od sposobu instalacji. Przy montażu nakładanym korekta wynosi: wysokość ±1,5 mm, bok ±1 mm, głębokość ±1,5 mm. W przypadku wariantu wpuszczanego wartości te to odpowiednio: wysokość ±1,5 mm, bok ±1,5 mm oraz głębokość ±1 mm. Fabryczne ustawienie szczeliny wynosi 1,5 mm, z opcją jej zmiany w przedziale od 0 do 3 mm. Produkt jest przystosowany do przykręcania.

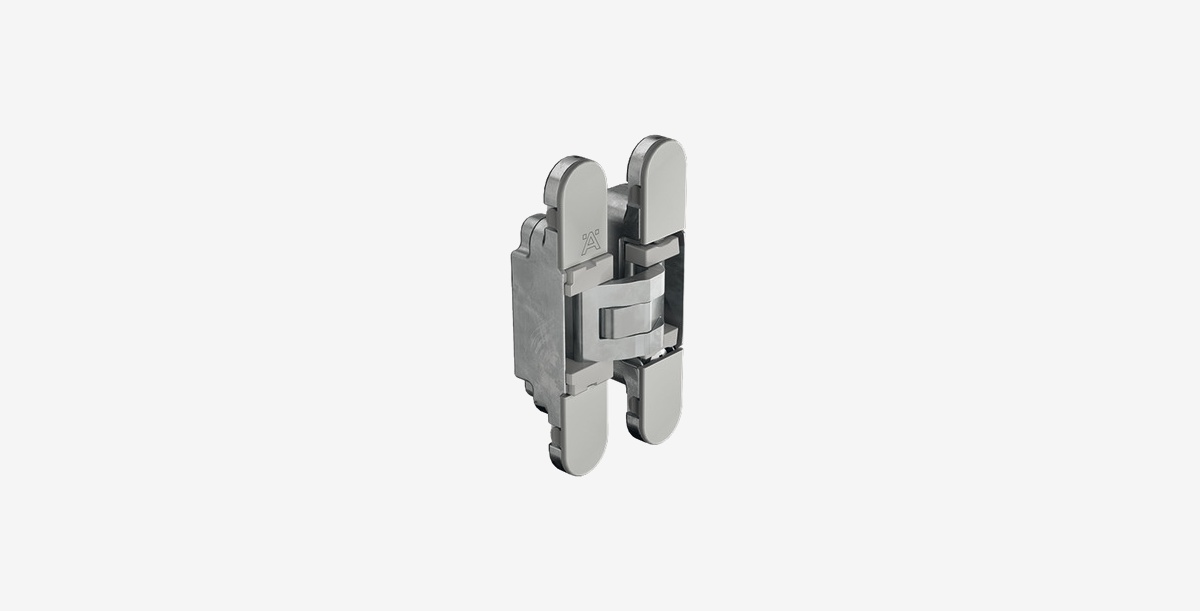

Korpus ze znalu i matowe wykończenie powierzchni

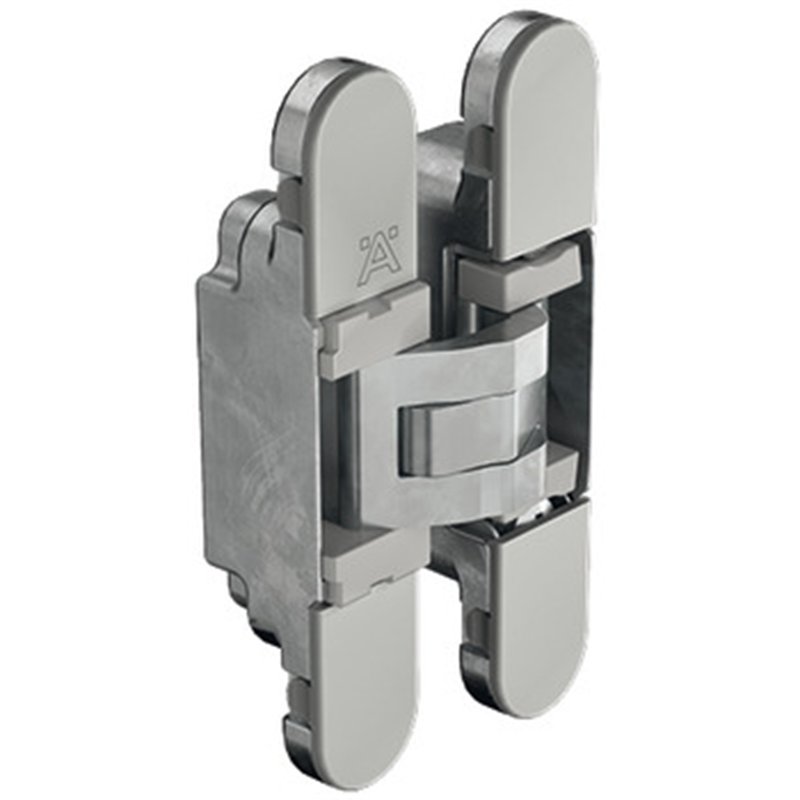

Podstawowym materiałem wykorzystanym do produkcji zawiasu jest znal, natomiast dołączone do zestawu zaślepki wykonano ze stali. Całość charakteryzuje się gładką, matową fakturą. Korpus mechanizmu wykończono w wariancie chromowanym matowym (srebrno-szarym), a osłony posiadają kolor szary. Wizualnie produkt składa się z prostokątnych i zaokrąglonych elementów, tworzących składaną formę. Na jednym z ramion widoczne jest stylizowane logo przypominające literę "A". W komplecie znajduje się jeden zawias oraz cztery zaślepki.

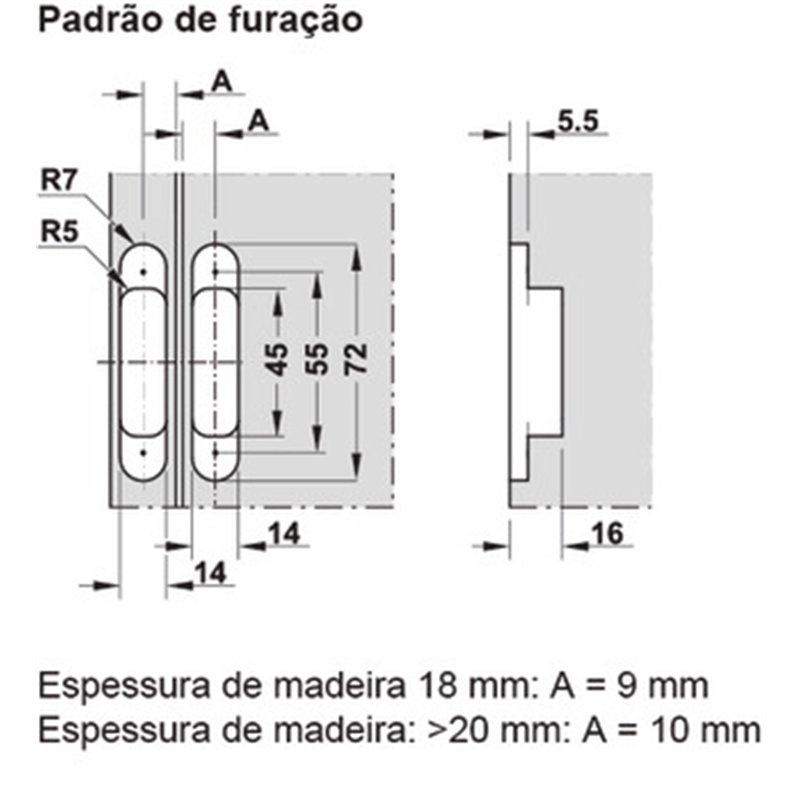

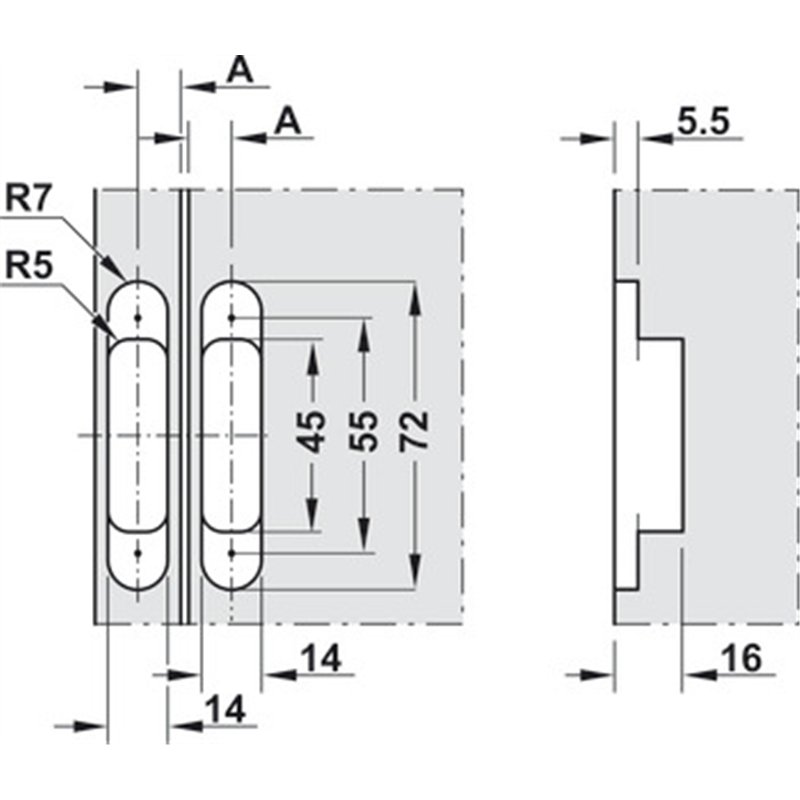

Minimalna grubość płyty przy instalacji zawiasu

P: Jakiej grubości materiał jest wymagany do prawidłowego montażu tego zawiasu Hafele?

O: Prezentowany model jest przeznaczony do skrzydeł wykonanych z drewna, których grubość wynosi co najmniej 18 mm. Przed przystąpieniem do frezowania warto upewnić się, czy wybrany wariant montażu (nakładany lub wpuszczany) odpowiada parametrom posiadanej ościeżnicy i płyty drzwiowej.
