ZAWIAS ANSELMI AN107 3D C40 Z DOMYKIEM CHROM SATYNA

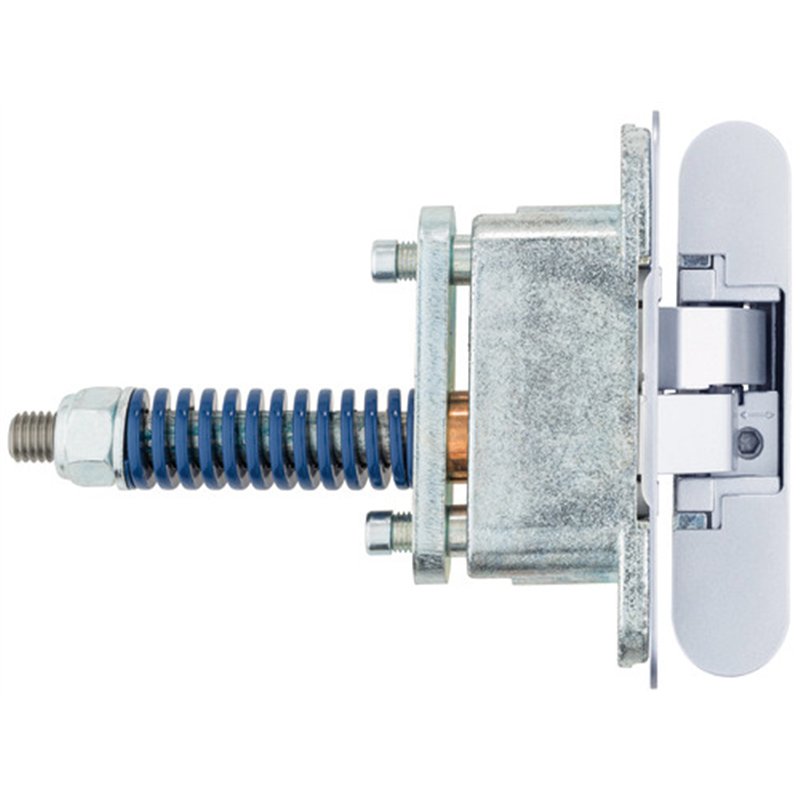

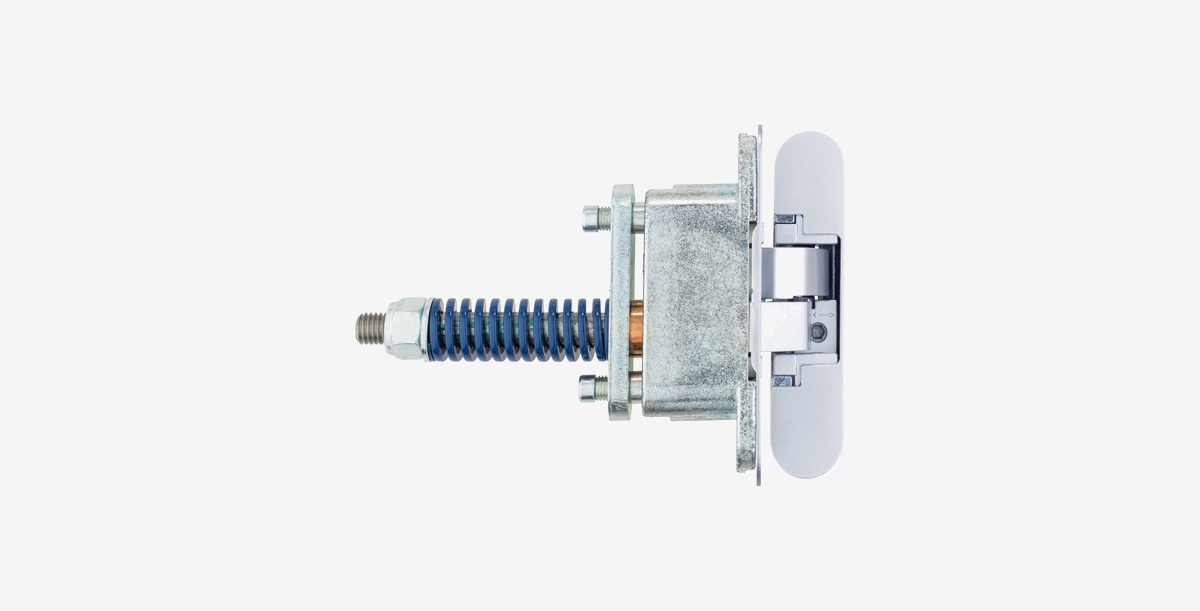

Ukryty zawias ANSELMI AN107 3D C40 z funkcją samodomykania

Zawias SIMONSWERK ANSELMI AN107 3D C40 to w pełni ukryty system przeznaczony do drzwi mieszkalnych bezprzylgowych. Posiada zintegrowaną funkcję samodomknięcia, co zapewnia komfortowe i ciche zamykanie skrzydła. Siła domykania jest regulowana w zakresie od 20 kg do 40 kg dla drzwi o wymiarach 900x2100 mm, z możliwością dostosowania po montażu. Produkt umożliwia otwarcie drzwi do kąta 180°, co jest istotne w codziennym użytkowaniu. Zawias przystosowany jest do montażu w ościeżnicach drewnianych i aluminiowych.

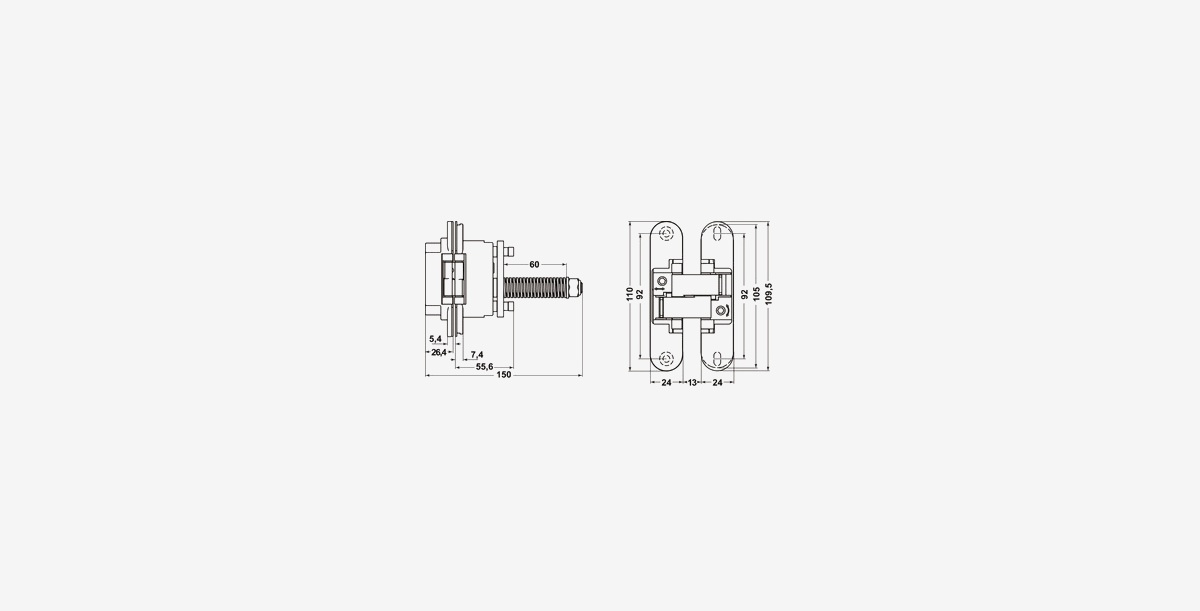

Precyzyjna regulacja 3D i parametry montażowe

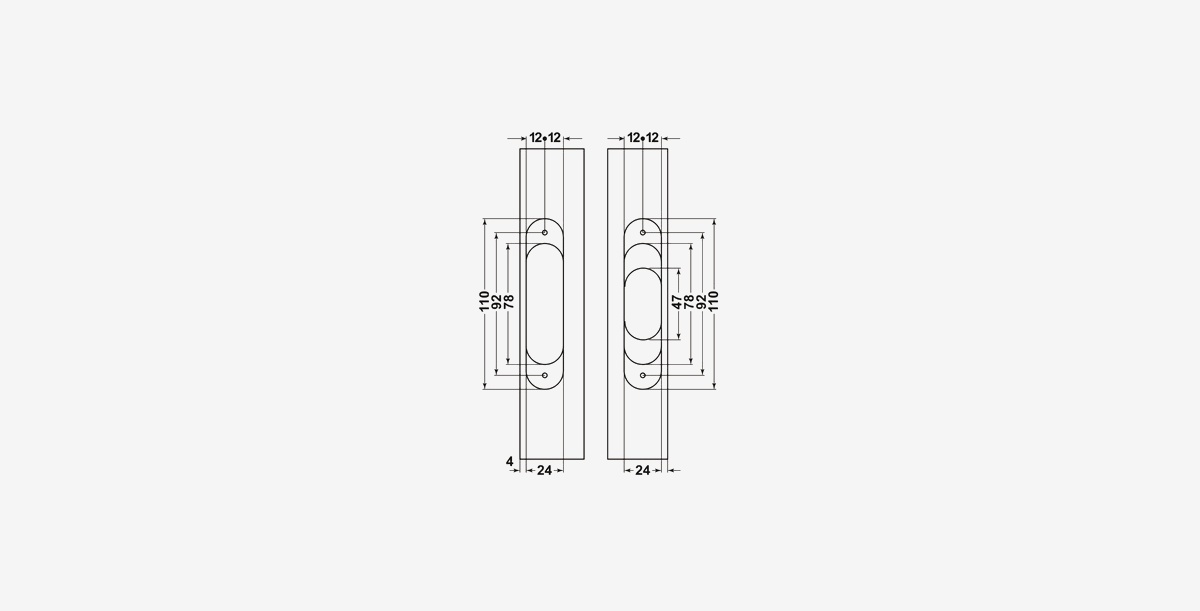

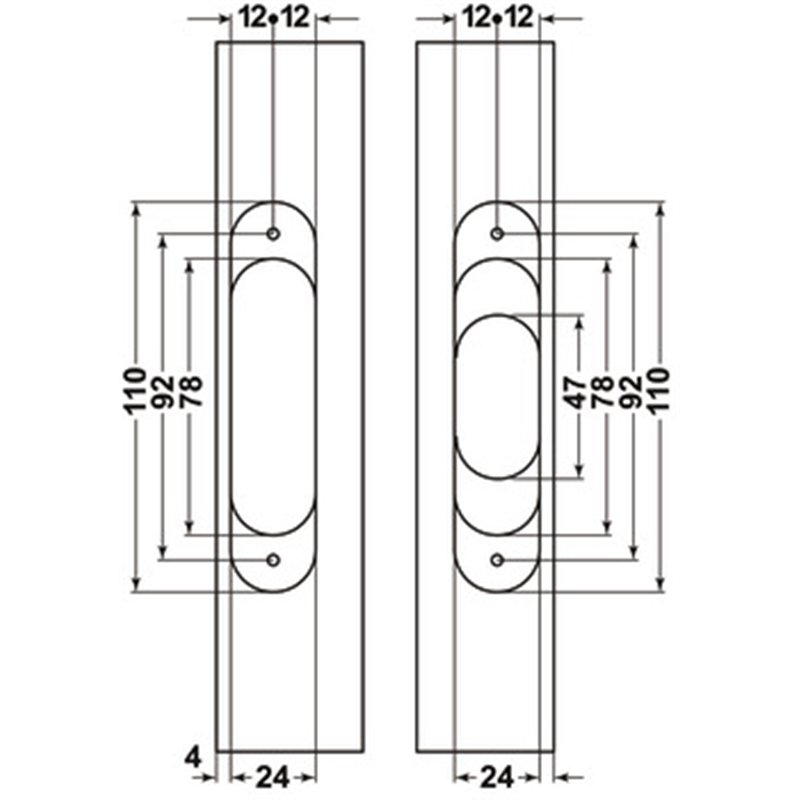

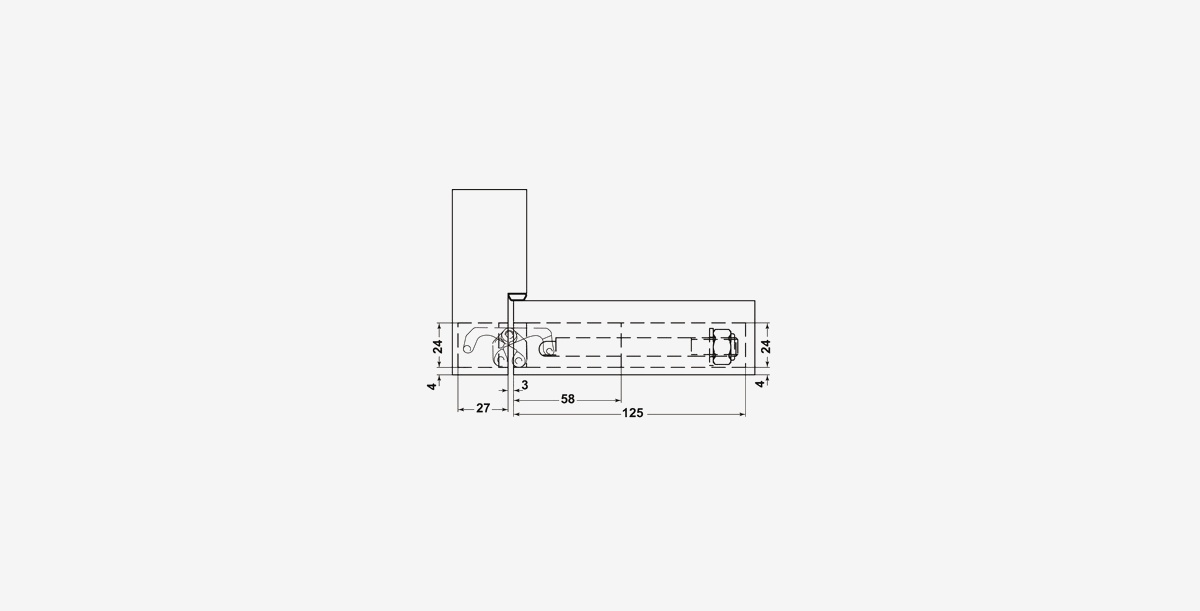

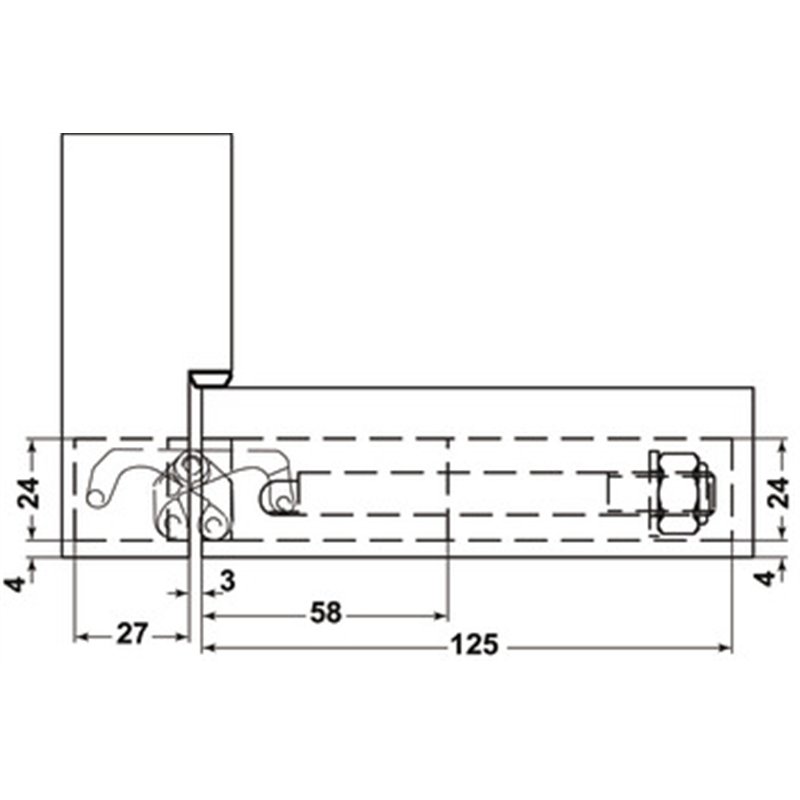

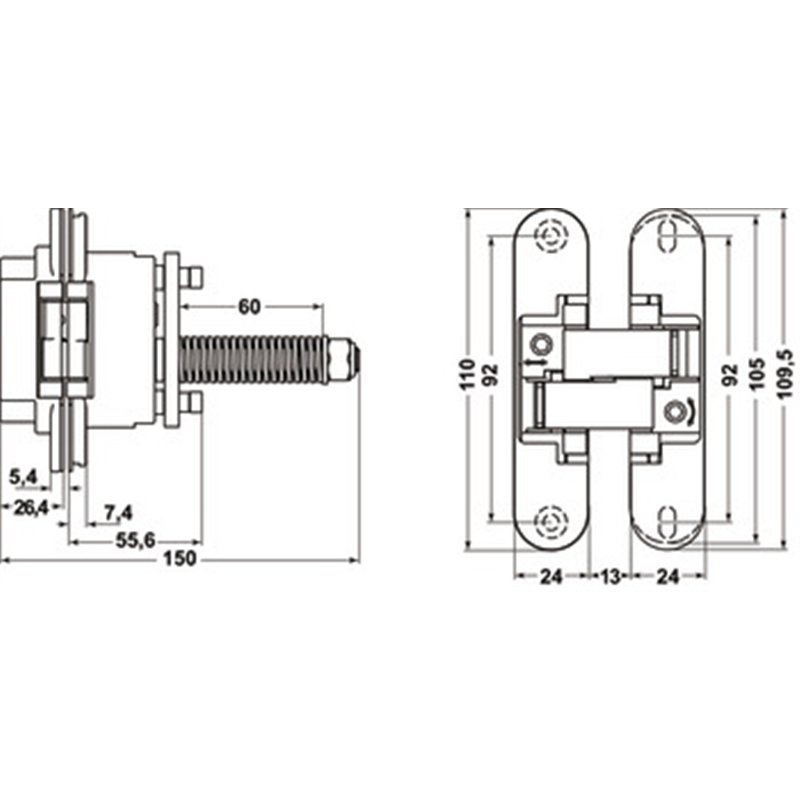

Konstrukcja zawiasu ANSELMI AN107 3D C40 oferuje trójwymiarową regulację, która obejmuje korektę boczną o +/- 1.5 mm, wysokościową o +/- 2.5 mm oraz docisku o +/- 1.0 mm. Całkowita długość zawiasu wynosi 110.0 mm, a szerokość części ościeżnicowej i drzwiowej to 24.0 mm każda. Do precyzyjnego montażu wymagane jest frezowanie o średnicy 14.0 mm lub 16.0 mm, z pierścieniem kopiującym 25.0 mm lub 27.0 mm. Minimalna głębokość montażowa wynosi 5.4 mm dla ościeżnicy i 7.4 mm dla drzwi. Zalecane wkręty to DIN 7505 A i B o średnicy 4.5 mm.

Trwałe materiały i satynowe wykończenie chromowe

Zawias SIMONSWERK ANSELMI AN107 3D C40 wykonany jest z połączenia zamaku i stali, co zapewnia jego funkcjonalność. Wykończenie w kolorze Satin Chrome (AN 014) nadaje mu wygląd satynowego chromu, widoczny na zdjęciach. Powierzchnia jest gładka i matowa, a konstrukcja ukrytego zawiasu składa się z metalowych komponentów o prostokątnych kształtach z zaokrąglonymi końcówkami po złożeniu. Widoczny jest również mechanizm sprężynowy domykający.

Zalecenia montażowe dla zawiasu ANSELMI AN107 3D C40

Pytanie: W jaki sposób należy montować zawias ANSELMI AN107 3D C40, aby zapewnić jego prawidłowe działanie?

Odpowiedź: Zawias samodomykający ANSELMI AN107 3D C40 powinien być używany wyłącznie w połączeniu z zawiasami AN 140 3D, AN 160 3D lub AN 140 3D FZ. Zaleca się montaż tego zawiasu na połowie wysokości skrzydła drzwiowego, w przybliżeniu na tej samej wysokości co zamek, najlepiej magnetyczny.
